Description générale

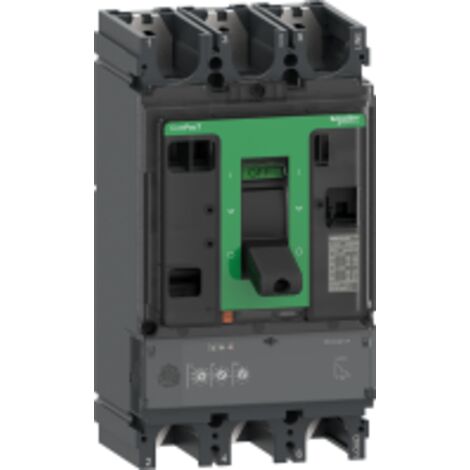

Le disjoncteur ComPacT NSX630F est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 630A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé de la technologie MicroLogic 2.3, offrant des fonctionnalités avancées pour une gestion efficace de l'énergie.Spécifications techniques
- Tension assignée d'isolement : 800 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 8 kV
- Pouvoir assigné de coupure de service : 40 kA à 220/240 V CA
- Endurance mécanique : 15 000 cycles
- Durée de vie électrique : 8 000 cycles à 440 V In
- Puissance dissipée par pôle : 39,69 W
- Largeur : 140 mm
- Hauteur : 255 mm
- Profondeur : 110 mm
- Poids : 6,2 kg
Compatibilité et accessoires
- Code de compatibilité : NSX630
- Nombre d'emplacements : 6 slot(s)
Installation
- Support de montage : Plaque arrière
- Position de montage : Horizontal et vertical
- Raccordement amont : Façade
- Raccordement aval : Façade
- Pas de raccordement : 45 mm
Utilisation
- Type de protection : surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit
- Calibre du déclencheur : 630 A à 40 °C
- Type de réglage du seuil long retard (Ir) : Réglable 9 positions, plage de réglage : 250...630 A
- Type de réglage du capteur instantané (Isd) : Réglable 9 positions, plage de réglage : 1,5...10 x Ir
Autres informations
- Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir
- Mémoire thermique : 20 minutes avant et après le déclenchement
