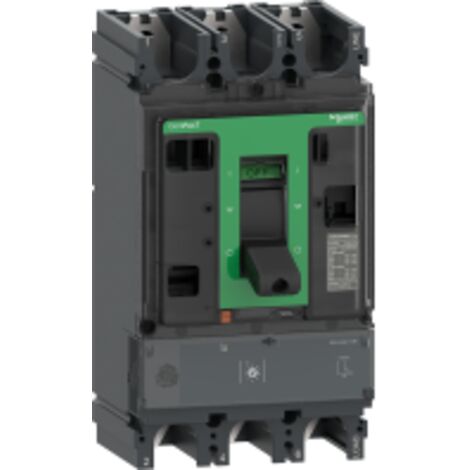

ComPacT NSX630F - disjoncteur - MicroLogic 1.3M 500A - 3P3D - 36kA - fixe - C63F31M500

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX630F est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 500A et une protection contre les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé d'un système de réglage instantané et de protection court retard, garantissant une réponse rapide en cas de surcharge.

Spécifications techniques

Tension assignée d'isolement : 800 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 40 kA à 220/240 V CA

Endurance mécanique : 15000 cycles

Durée de vie électrique : 8000 cycles à 440 V In

Puissance dissipée par pôle : 25 W

Type de protection : Protection court retard et protection instantanée contre court-circuit

Calibre du déclencheur : 500 A à 65 °C

Dimensions : Largeur 140 mm, Hauteur 255 mm, Profondeur 110 mm

Poids : 6,2 kg

Compatibilité et accessoires

Code de compatibilité : NSX630

Nombre d'emplacements : 6 slots

Installation

Support de montage : Plaque arrière

Position de montage : Horizontal et vertical

Raccordement amont : Façade

Raccordement aval : Façade

"Pas" de raccordement : 45 mm

Utilisation

Réglage du capteur instantané (Isd) : Réglable sur 9 positions

Plage de réglage du seuil court retard : 2500 A à 6500 A

Type de réglage de retard instantané : Fixe

Type de réglage du seuil instantané (Ii) : Fixe

Plage de réglage du seuil instantané : 6500 A

Signalisation locale : Prêt à fonctionner avec DEL clignotante (vert)

Caractéristiques

Marque
SCHNEIDER
Intensité courant
500 A
Fonction du disjoncteur
Bipolaire
Matières
Plastique
Nombre de pôle(s)
3
Poids
200 g
Tension électrique
230 V
Type de connecteur
Bipolaire
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67789223
MMID
663949152669
Réf. fabricant
3606482002616
EAN
3606482002616

Questions fréquentes

La plage de réglage du seuil de court retard est comprise entre 2500 A et 6500 A.

Le pouvoir assigné de coupure de service est de 40 kA à 220/240 V CA.

Les dimensions de cet appareil sont de 140 mm de largeur, 255 mm de hauteur et 110 mm de profondeur.
