Description générale

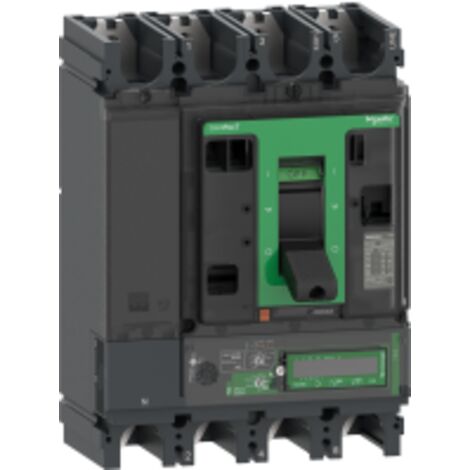

Le ComPacT NSX400N est un disjoncteur Vigi équipé de la technologie MicroLogic 7.3E, offrant une protection fiable et efficace pour les installations électriques. Avec un courant nominal de 400A et une capacité de coupure de 50kA, ce disjoncteur est conçu pour répondre aux exigences des environnements industriels et commerciaux. Il est adapté pour une installation fixe et peut être monté à la fois horizontalement et verticalement.Spécifications techniques
- Tension assignée d'isolement : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 8 kV
- Pouvoir assigné de coupure de service : 85 kA à 220/240 V CA, 250 kA à 380/415 V CA, 240 kA à 440 V CA, 210 kA à 500 V CA, 200 kA à 525 V CA, 160 kA à 660/690 V CA
- Endurance mécanique : 15 000 cycles
- Durée de vie électrique : 12 000 cycles à 440 V In, 26 000 cycles à 440 V In, 6 000 cycles à 690 V In, 23 000 cycles à 690 V In
- Puissance dissipée par pôle : 25,6 W
- Dimensions : Largeur 185 mm, Hauteur 255 mm, Profondeur 110 mm
- Poids : 7,9 kg
Compatibilité et accessoires
- Code de compatibilité : NSX400
Installation
- Support de montage : Plaque arrière
- Raccordement amont : Façade
- Raccordement aval : Façade
- Type de montage : Horizontal et vertical
Utilisation
- Protection contre les surcharges (long retard)
- Protection contre les courts-circuits (court retard et instantanée)
- Protection différentielle intégrée de classe A
- Réglage de la sensibilité différentielle : 300 mA, 500 mA, 1 A, 3 A, 5 A, 10 A
Autres informations
- Type d'afficheur : Afficheur LCD
- Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir
- Zone de verrouillage sélectif logique ZSI : Sans
- Indicateurs de maintenance et mesures de l'énergie disponibles
