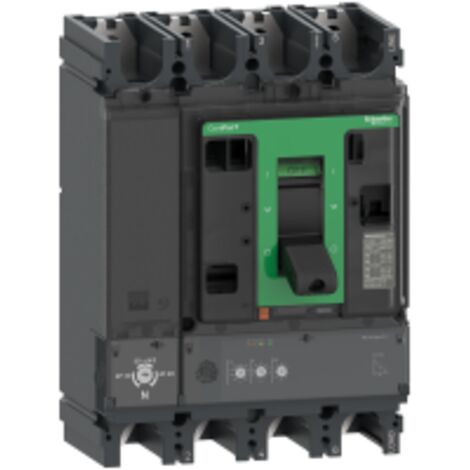

ComPacT NSX400N - disjoncteur - MicroLogic 2.3 250A - 4P4D - 50kA - fixe - C40N42D250

Vendu par By Elec

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX400N est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 250A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Sa conception robuste et ses fonctionnalités avancées garantissent une performance fiable et durable.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 85 kA à 220/240 V CA 50/60 Hz
  • Endurance mécanique : 15 000 cycles
  • Durée de vie électrique : 12 000 cycles à 440 V In
  • Puissance dissipée par pôle : 7,5 W
  • Type de protection : surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit
  • Calibre du déclencheur : 250 A à 40 °C
  • Largeur : 185 mm
  • Hauteur : 255 mm
  • Profondeur : 110 mm
  • Poids du produit : 7,9 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX400
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 45 mm
  • Utilisation

  • Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de 70...250 A
  • Réglage de la temporisation long retard : 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir
  • Réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de 1,5...10 x Ir
  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Intensité courant
      250 A
    • Garantie
      1 an(s)
    • Fonction du disjoncteur
      Bipolaire
    • Hauteur
      255 mm

    Questions fréquentes

    Cet équipement offre une protection contre les surcharges avec un réglage sur 9 positions dans une plage de 70 à 250 A, ainsi qu'une protection instantanée contre les courts-circuits.

    Le pouvoir assigné de coupure de service est de 85 kA à 220/240 V CA 50/60 Hz.

    Le raccordement amont et aval se fait par la façade, et le pas de raccordement est de 45 mm.
