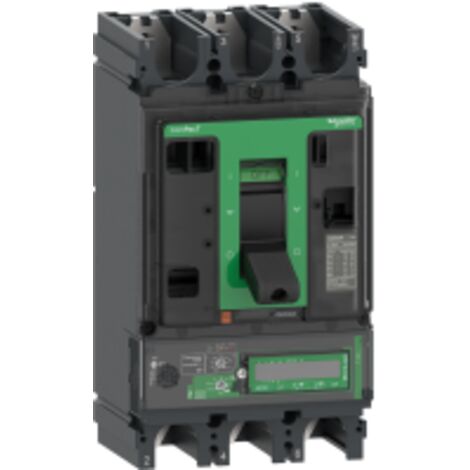

ComPacT NSX400H - disjoncteur Vigi - MicroLogic 7.3E 400A - 3P3D - 70kA - fixe - C40H37E400
Vendu par By Elec
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Complémentaires[Ui] tension assignée d'isolement : 500 V CA 50/60 Hz[Uimp] tension assignée de tenue aux chocs : 8 kV[Ics] pouvoir assigné de coupure de service : 100 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-270 kA à 380/415 V CA 50/60 Hz se conformer à CEI 60947-265 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-250 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-211 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-210 kA à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2Endurance mécanique : 15000 cycleDurée de vie électrique : 12000 cycle à 440 V In/26000 cycle à 440 V In6000 cycle à 690 V In/23000 cycle à 690 V Inpuissance dissipée par pôle : 25,6 W N25,6 W L1 et L322,4 W L2Support de montage : Plaque arrièrePosition de montage : Horizontal et verticalFlat on the backRaccordement amont : FaçadeRaccordement aval : Façade"Pas" de raccordement : 45 mmType de protection : pour protection surcharge (long retard) pour protection court retard pour protection instantanée contre court-circuit pour protection différentielleCalibre du déclencheur : 400 A à 40 °CType de réglage du seuil long retard (Ir) : Réglable 9 positionsPlage de réglage du seuil long retard : 160...400 AType de réglage de la temporisation : Réglable[tr] plage de réglage de temporisation long retard : 15...400 s à 1,5 x Ir0,5...16 s à 6 x Ir0,35...11 s à 7,2 x IrMémoire thermique : 20 minutes avant et après le déclenchementType de réglage du capteur instantané (Isd) : Réglable[Isd] plage de réglage du seuil court retard : 1,5...10 x IrType de réglage de retard instantané : Réglable[tsd] gamme de réglage de la temporisation courte : 0...0,4 s I²t=off0,1...0,4 s I²t=onType de réglage du seuil instantané (Ii) : RéglablePlage de réglage du seuil instantané : 1,5...12 x InProtection différentielle : IntégréeType : Classe AType de réglage de sensibilité différentielle : Réglable[Idn] plage de réglage du seuil de sensibilité différentielle : 300 mA500 mA1 A3 A5 A10 AMode opératoire : Off utilisation de l'interrupteur rotatif IΔnType de réglage de la temporisation protection différentielle : Réglable[Δt] réglage de temporisation protection différentielle : 0 ms60 ms150 ms500 ms1 sZone de verrouillage sélectif logique ZSI : SansNombre d'emplacements : 6 slot(s)Signalisation locale : pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurcharge DEL 90 % Ir (orange)Type d'afficheur : Afficheur LCDType de mesure : Compteur d'énergieCommunication des données : Historiques temps emboutissage et tableaux des événementsIndicateurs de maintenanceValeurs instantanées et de demandeMaximètres/minimètresParamètres de protection et d'alarmeQualité d'alimentationMesure de l'énergieDemande de courant et puissanceLargeur : 140 mmHauteur : 255 mmProfondeur : 110 mmPoids du produit : 6,05 kgCode de compatibilité : NSX400
Caractéristiques
- MarqueSCHNEIDER
- Longueur11 cm
- Largeur140 mm
- Hauteur255 mm
- Poids200 g
Questions fréquentes
La plage de réglage du seuil long retard pour la protection contre les surcharges est de 160 à 400 A.
Cet équipement offre plusieurs types de protection, notamment la protection contre les surcharges (long retard), la protection court retard, la protection instantanée contre les courts-circuits, et une protection différentielle intégrée de classe A.
La durée de vie électrique de cet appareil à 440 V est de 26 000 cycles.
Réponses générées par IA à partir des informations vendeur
