Description générale

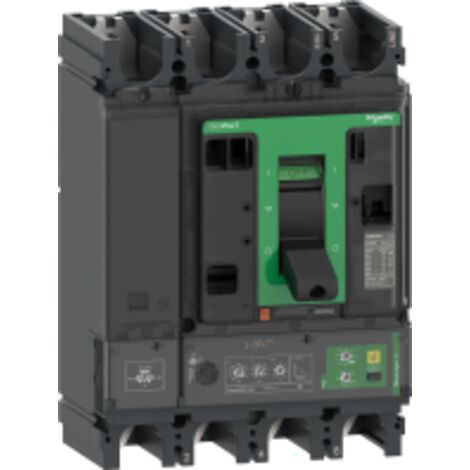

Le disjoncteur Vigi ComPacT NSX400H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 400A et une protection intégrée contre les défauts d'isolement, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé de la technologie MicroLogic 4.3, offrant des fonctionnalités avancées pour la gestion des surcharges et des courts-circuits.Spécifications techniques
- Tension assignée d'isolement : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 8 kV
- Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA, 70 kA à 380/415 V CA, 65 kA à 440 V CA, 50 kA à 500 V CA, 10 kA à 525 V CA, 10 kA à 660/690 V CA
- Endurance mécanique : 15 000 cycles
- Durée de vie électrique : 12 000 cycles à 440 V In
- Puissance dissipée par pôle : 25,6 W
- Dimensions : Largeur 185 mm, Hauteur 255 mm, Profondeur 110 mm
- Poids : 7,9 kg
Compatibilité et accessoires
- Code de compatibilité : NSX400
Installation
- Support de montage : Plaque arrière
- Position de montage : Horizontal et vertical
- Raccordement amont : Façade
- Raccordement aval : Façade
- Pas de raccordement : 45 mm
Utilisation
- Type de protection : surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit, protection différentielle
- Calibre du déclencheur : 400 A à 40 °C
- Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de 160 à 400 A
- Réglage de la temporisation : Fixe, plage de 400 s à 1,5 x Ir
- Protection différentielle : Intégrée, Classe A, réglable de 300 mA à 10 A
Autres informations
- Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir
- Zone de verrouillage sélectif logique ZSI : Sans
- Nombre d'emplacements : 6 slots
