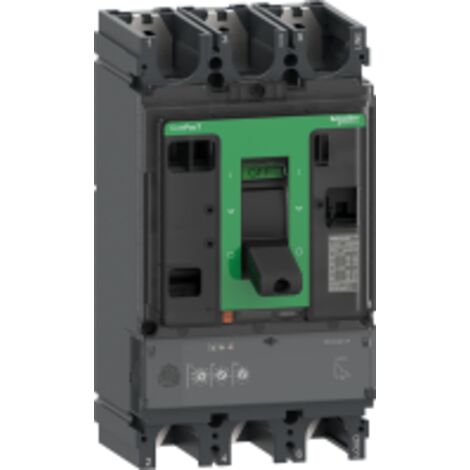

ComPacT NSX400H - disjoncteur - MicroLogic 2.3 250A - 3P3D - 70kA - fixe - C40H32D250

Vendu par By Elec

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX400H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 250A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Sa conception robuste et ses fonctionnalités avancées en font un choix fiable pour la gestion de l'énergie.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA, 70 kA à 380/415 V CA, 65 kA à 440 V CA, 50 kA à 500 V CA, 40 kA à 525 V CA, 30 kA à 660/690 V CA
  • Endurance mécanique : 15 000 cycles
  • Durée de vie électrique : 12 000 cycles à 440 V In, 26 000 cycles à 440 V In, 6 000 cycles à 690 V In, 23 000 cycles à 690 V In
  • Puissance dissipée par pôle : 7,5 W
  • Dimensions : Largeur 140 mm, Hauteur 255 mm, Profondeur 110 mm
  • Poids : 6,05 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX400
  • Nombre d'emplacements : 6 slots
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 45 mm
  • Utilisation

  • Protection contre surcharge (long retard)
  • Protection court retard avec retard fixe
  • Protection instantanée contre court-circuit
  • Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de 70 à 250 A
  • Réglage de la temporisation : Fixe, plage de 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir
  • Réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de 1,5 à 10 x Ir
  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Hauteur
      255 mm
    • Poids
      200 g
    • Intensité courant
      250 A
    • Matières
      Métal

    Questions fréquentes

    Cet appareil a une capacité de coupure de 250A, ce qui le rend adapté pour protéger les installations électriques contre les surcharges et les courts-circuits dans des environnements industriels. Sa robustesse et sa capacité à gérer des courants élevés assurent une protection efficace des équipements connectés.

    Pour la protection contre les surcharges, cet appareil offre un réglage du seuil long retard (Ir) sur 9 positions, avec une plage de 70 à 250 A. De plus, il permet un réglage du capteur instantané (Isd) sur 9 positions, avec une plage de 1,5 à 10 fois Ir.

    Le raccordement amont et aval se fait par la façade, et l'appareil peut être monté à la fois de manière horizontale et verticale. Il est conçu pour être fixé à l'aide d'une plaque arrière, facilitant ainsi son installation dans divers environnements.
