Description générale

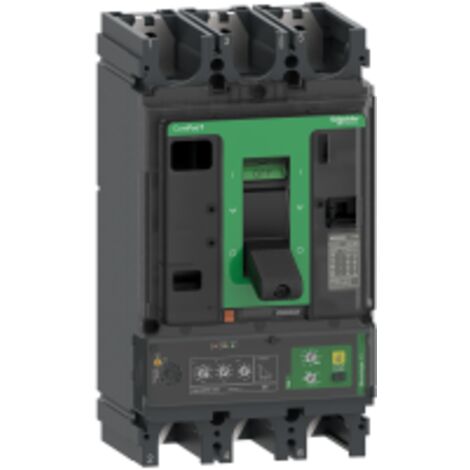

Le ComPacT NSX400F est un disjoncteur Vigi de type MicroLogic 4.3, conçu pour offrir une protection fiable dans les installations électriques. Avec une capacité de 400A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements exigeants. Ce modèle est fixe et dispose d'une puissance de coupure de 36kA, garantissant une sécurité optimale.Spécifications techniques
- Tension assignée d'isolement : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 8 kV
- Pouvoir assigné de coupure de service : 40 kA à 220/240 V CA 50/60 Hz
- Endurance mécanique : 15 000 cycles
- Durée de vie électrique : 12 000 cycles à 440 V In
- Puissance dissipée par pôle : 25,6 W
- Type de protection : surcharge, court retard, protection instantanée, protection différentielle
- Calibre du déclencheur : 400 A à 40 °C
- Dimensions : Largeur 140 mm, Hauteur 255 mm, Profondeur 110 mm
- Poids : 6,05 kg
Compatibilité et accessoires
- Code de compatibilité : NSX400
Installation
- Support de montage : Plaque arrière
- Position de montage : Horizontal et vertical
- Raccordement amont : Façade
- Raccordement aval : Façade
- Pas de raccordement : 45 mm
Utilisation
- Mode opératoire : Off avec utilisation de l'interrupteur rotatif IΔn
- Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir
Autres informations
- Plage de réglage du seuil long retard : 160...400 A
- Plage de réglage du seuil court retard : 1,5...10 x Ir
- Plage de réglage du seuil instantané : 4800 A
- Plage de réglage du seuil de sensibilité différentielle : 300 mA, 500 mA, 1 A, 3 A, 5 A, 10 A
- Zone de verrouillage sélectif logique ZSI : Sans
