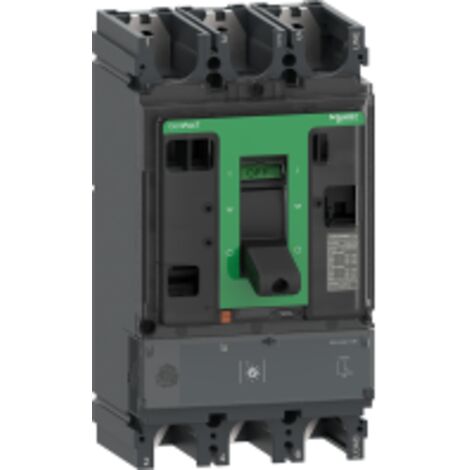

ComPacT NSX400F - disjoncteur - MicroLogic 1.3M 320A - 3P3D - 36kA - fixe - C40F31M320

15 € offerts dès 250 €
avec le code

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX400F est conçu pour offrir une protection fiable et efficace dans les installations électriques. Avec une capacité de coupure de 36 kA et un courant nominal de 320 A, il est adapté pour des applications variées. Ce modèle est équipé d'un système de réglage instantané et de protection contre les courts-circuits, garantissant une sécurité optimale.

Spécifications techniques

Tension assignée d'isolement : 800 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 40 kA à 220/240 V CA

Endurance mécanique : 15 000 cycles

Durée de vie électrique : 12 000 cycles à 440 V In

Puissance dissipée par pôle : 12,29 W

Largeur : 140 mm

Hauteur : 255 mm

Profondeur : 110 mm

Poids : 6,05 kg

Compatibilité et accessoires

Code de compatibilité : NSX400

Nombre d'emplacements : 6 slots

Installation

Support de montage : Plaque arrière

Position de montage : Horizontal et vertical

Raccordement amont : Façade

Raccordement aval : Façade

Pas de raccordement : 45 mm

Utilisation

Type de protection : Protection court retard et protection instantanée contre court-circuit

Calibre du déclencheur : 320 A à 65 °C

Type de réglage du capteur instantané (Isd) : Réglable sur 9 positions

Plage de réglage du seuil court retard : 1600 A à 4160 A

Type de réglage de retard instantané : Fixe

Type de réglage du seuil instantané (Ii) : Fixe

Plage de réglage du seuil instantané : 4800 A

Protection différentielle : Sans

Zone de verrouillage sélectif logique ZSI : Sans

Signalisation locale : DEL clignotante (vert)

Caractéristiques

Marque
SCHNEIDER
Intensité courant
320 A
Fonction du disjoncteur
Bipolaire
Hauteur
255 mm
Largeur
140 mm
Matières
Plastique
Nombre de pôle(s)
3
Poids
6050 g
Pouvoir de coupure
36 kA
Tension électrique
415 V
Type de connecteur
Bipolaire
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67790451
MMID
708753993592
Réf. fabricant
3606482002609
EAN
3606482002609

Questions fréquentes

Cet équipement a une capacité de coupure de 36 kA, ce qui le rend adapté pour protéger les installations électriques contre les courts-circuits. Cette caractéristique assure une sécurité optimale en interrompant rapidement le courant en cas de surcharge.

La protection contre les courts-circuits est équipée d'un réglage instantané qui peut être ajusté sur 9 positions. De plus, il dispose d'un seuil instantané fixe de 4800 A, garantissant une réponse rapide en cas de court-circuit.

La durée de vie électrique de cet appareil est de 12 000 cycles à 440 V In. Cela signifie qu'il est conçu pour une utilisation prolongée, mais un entretien régulier est recommandé pour garantir son bon fonctionnement et sa sécurité.

Réponses générées par IA à partir des informations vendeur
