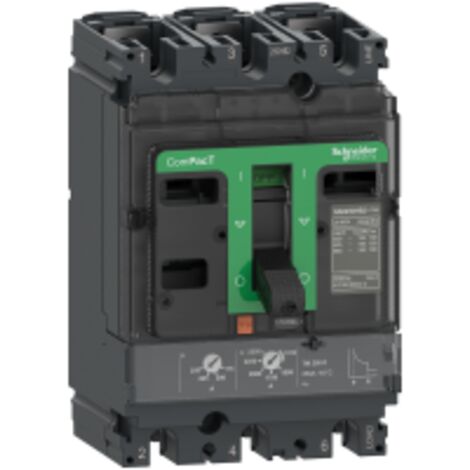

ComPacT NSX250N - disjoncteur - TM-D 160A - 3P3D - 50kA - montage fixe - C25N3TM160

Name: ComPacT NSX250N - disjoncteur - TM-D 160A - 3P3D - 50kA - montage fixe - C25N3TM160
Brand: SCHNEIDER
SKU: 3606481997845
Price: 852.95 EUR
Availability: InStock

15 € offerts dès 250 €
avec le code

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec

Ces articles peuvent vous intéresser !

Disjoncteur 1P+N 3kA C-16A 1 Module - HAGER - MFN716

8 options

Disjoncteur 1P+N 3kA C-16A 1 Module - HAGER - MFN716

638

Disjoncteur 1P+N 3kA C-25A 1 Module - HAGER - MFN725

8 options

Disjoncteur 1P+N 3kA C-25A 1 Module - HAGER - MFN725

638

Livraison gratuite

Disjoncteur 1P+N 3kA C-32A 1 Module - HAGER - MFN732

8 options

Disjoncteur 1P+N 3kA C-32A 1 Module - HAGER - MFN732

638

Livraison gratuite

Schneider Electric – LRD22 – Relais thermique moteur 16 à 24 A – Protection contre surcharge – Compatible contacteurs LC1D25 à LC1D38

Bons Plans

Schneider Electric – LRD22 – Relais thermique moteur 16 à 24 A – Protection contre surcharge – Compatible contacteurs LC1D25 à LC1D38

312

LOT de 2 iOF pour iC60 et iID SCHNEIDER A9A26924

3 options

LOT de 2 iOF pour iC60 et iID SCHNEIDER A9A26924

Schneider Electric – Disjoncteur bipolaire 4 Pôles 32A courbe C – Protection 10 kA – Pour installations électriques – A9F77432

12 options

Schneider Electric – Disjoncteur bipolaire 4 Pôles 32A courbe C – Protection 10 kA – Pour installations électriques – A9F77432

252

~~62,76€~~

Schneider Electric – Disjoncteur bipolaire 63A 4P courbe C 10kA 400V – Bornes à vis – A9F77463

12 options

Schneider Electric – Disjoncteur bipolaire 63A 4P courbe C 10kA 400V – Bornes à vis – A9F77463

252

~~131,22€~~

LOT de 2 SD pour DT40 SCHNEIDER A9N26927

3 options

LOT de 2 SD pour DT40 SCHNEIDER A9N26927

Schneider Electric – Déclencheur à émission tension – Contact auxiliaire O/F – Compatible 100 à 415VCA et 110 à 130VCC – Bobine MX pour tableau électrique

Bons Plans

Schneider Electric – Déclencheur à émission tension – Contact auxiliaire O/F – Compatible 100 à 415VCA et 110 à 130VCC – Bobine MX pour tableau électrique

~~35,36€~~

Schneider – Bobine d'émission MX+OF 100-415V – Interrupteur sectionneur 4 pôles – Protection contre surintensité – Installation facile

3 options

Schneider – Bobine d'émission MX+OF 100-415V – Interrupteur sectionneur 4 pôles – Protection contre surintensité – Installation facile

Legrand – Bobine à manque de tension pour tableau électrique – 406278 – Pour espaces confinés – Couleur noir – Technologie de sécurité intégrée

Schneider Electric – Disjoncteur tétrapolaire 20A – Courbe D – Raccordement à vis – 6 kA – Installation électrique tertiaire – A9F75420

12 options

Schneider Electric – Disjoncteur tétrapolaire 20A – Courbe D – Raccordement à vis – 6 kA – Installation électrique tertiaire – A9F75420

252

Hager – Disjoncteur unipolaire 10A – Courbe C 3kA – Connexion automatique – 1 module pour habitat – Conforme NF C 15-100

7 options

Hager – Disjoncteur unipolaire 10A – Courbe C 3kA – Connexion automatique – 1 module pour habitat – Conforme NF C 15-100

330

Livraison gratuite

Hager – Disjoncteur unipolaire 10A courbe C 3kA – Connexion à vis – Pour circuits jusqu'à 1.5 mm² – Protection électrique

8 options

Hager – Disjoncteur unipolaire 10A courbe C 3kA – Connexion à vis – Pour circuits jusqu'à 1.5 mm² – Protection électrique

638

Livraison gratuite

Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702

8 options

Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702

638

Livraison gratuite

Disjoncteur 1P+N 3kA C-16A connexion SanVis 1 Module - HAGER - MFS716

7 options

Disjoncteur 1P+N 3kA C-16A connexion SanVis 1 Module - HAGER - MFS716

330

Livraison gratuite

Disjoncteur 1P+N 3kA C-20A 1 Module - HAGER - MFN720

8 options

Disjoncteur 1P+N 3kA C-20A 1 Module - HAGER - MFN720

638

Hager – Disjoncteur unipolaire 20A – Courbe C – 3kA – Tension 230/400V – Température -25 à 60°C – Pour espaces confinés

7 options

Hager – Disjoncteur unipolaire 20A – Courbe C – 3kA – Tension 230/400V – Température -25 à 60°C – Pour espaces confinés

330

~~13,40€~~

INTERRUPTEUR GENERAL 3 Ph 16A MOELLER pour COFFRET ELEC

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX250N est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec un courant nominal de 160 A et une capacité de coupure de 50 kA, il est adapté pour des montages fixes en position horizontale ou verticale. Ce disjoncteur est idéal pour protéger contre les surcharges et les courts-circuits, garantissant ainsi une utilisation fiable et sécurisée.

Spécifications techniques

Tension assignée d'isolement : 800 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 90 kA à 220/240 V CA, 250 kA à 380/415 V CA, 250 kA à 440 V CA, 236 kA à 500 V CA, 210 kA à 525 V CA, 210 kA à 660/690 V CA

Endurance mécanique : 20 000 cycles

Durée de vie électrique : 20 000 cycles à 440 V In, 210 000 cycles à 440 V In, 10 000 cycles à 690 V In, 25 000 cycles à 690 V In

Puissance dissipée par pôle : 11,78 W

Largeur : 105 mm

Hauteur : 161 mm

Profondeur : 86 mm

Poids : 2,4 kg

Code de compatibilité : NSX250

Compatibilité et accessoires

Nombre d'emplacements : 5 slot(s)

Installation

Support de montage : Plaque arrière

Raccordement amont : Façade

Raccordement aval : Façade

Position de montage : Horizontal et vertical

Pas de raccordement : 35 mm

Utilisation

Type de protection : Protection contre surcharge (thermique) et court-circuit (magnétique)

Calibre du déclencheur : 160 A à 40 °C

Type de réglage du seuil long retard (Ir) : Réglable, plage de 0,7 à 1 x In

Type de réglage de la temporisation : Fixe, plage de 120 à 400 s à 1,5 x In, 15 s à 6 x Ir

Type de réglage du seuil instantané (Ii) : Fixe, plage de 1250 A

Protection différentielle : Sans

Caractéristiques

Marque
SCHNEIDER
Intensité courant
160 A
Fonction du disjoncteur
Bipolaire
Hauteur
161 mm
Largeur
105 mm
Matières
Plastique
Nombre de pôle(s)
3
Poids
2400 g
Réseau électrique
Monophasé
Tension électrique
230 V
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67791174
MMID
730257944278
Réf. fabricant
3606481997845
EAN
3606481997845

Questions fréquentes

Cet appareil a une capacité de coupure de 90 kA à 220/240 V CA, 250 kA à 380/415 V CA, 250 kA à 440 V CA, 236 kA à 500 V CA, 210 kA à 525 V CA, et 210 kA à 660/690 V CA.

Cet équipement offre une protection contre les surcharges thermiques et les courts-circuits magnétiques.

La durée de vie électrique est de 20 000 cycles à 440 V In, 210 000 cycles à 440 V In, 10 000 cycles à 690 V In, et 25 000 cycles à 690 V In.

Réponses générées par IA à partir des informations vendeur
