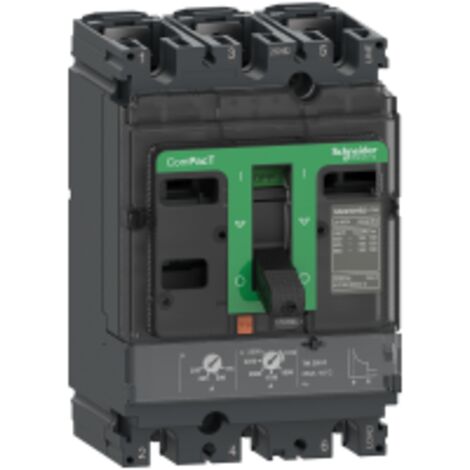

ComPacT NSX250N - disjoncteur - TM-D 125A - 3P3D - 50kA - montage fixe - C25N3TM125

15 € offerts dès 250 €
avec le code
Vendu par By Elec

Ces articles peuvent vous intéresser !

Disjoncteur 1P+N 3kA C-25A 1 Module - HAGER - MFN725HAGER
8 options

Disjoncteur 1P+N 3kA C-25A 1 Module - HAGER - MFN725

638
Livraison gratuite
Disjoncteur 1P+N 3kA C-32A 1 Module - HAGER - MFN732HAGER
8 options

Disjoncteur 1P+N 3kA C-32A 1 Module - HAGER - MFN732

638
Livraison gratuite
Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702HAGER
8 options

Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702

638
Livraison gratuite

Comparer à des articles similaires

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX250N est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec un courant nominal de 125 A et une capacité de coupure de 50 kA, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est monté de manière fixe et peut être installé à la fois horizontalement et verticalement.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 90 kA à 220/240 V CA, 250 kA à 380/415 V CA, 250 kA à 440 V CA, 210 kA à 500 V CA, 210 kA à 525 V CA, 210 kA à 660/690 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In, 210 000 cycles à 440 V In, 10 000 cycles à 690 V In, 25 000 cycles à 690 V In
  • Puissance dissipée par pôle : 9,45 W
  • Type de protection : surcharge (thermique) et court-circuit (magnétique)
  • Calibre du déclencheur : 125 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable (0,7 à 1 x In)
  • Type de réglage du seuil instantané (Ii) : Fixe (1250 A)
  • Protection différentielle : Sans
  • Nombre d'emplacements : 5 slots
  • Dimensions : Largeur 105 mm, Hauteur 161 mm, Profondeur 86 mm
  • Poids : 2,4 kg
  • Code de compatibilité : NSX250
  • Compatibilité et accessoires

  • Compatible avec les installations nécessitant un disjoncteur de 125 A
  • Accessoires non spécifiés dans les descriptions fournies
  • Installation

  • Montage fixe sur plaque arrière
  • Position de montage : horizontal et vertical
  • Raccordement amont et aval : Façade
  • Pas de raccordement : 35 mm
  • Utilisation

    Ce disjoncteur est utilisé pour protéger les circuits électriques contre les surcharges et les courts-circuits, garantissant ainsi la sécurité des équipements connectés.

    Autres informations

  • Conforme aux normes CEI 60947 pour les différentes tensions et capacités de coupure
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Intensité courant
      125 A
    • Fonction du disjoncteur
      Tripolaire
    • Hauteur
      161 mm
    • Largeur
      105 mm
    • Matières
      Plastique
    • Nombre de module(s)
      5
    • Nombre de pôle(s)
      3
    • Poids
      2400 g
    • Pouvoir de coupure
      50 kA
    • Profondeur
      86 mm
    • Réseau électrique
      Monophasé
    • Type de connecteur
      Monophasé
    • Type de disjoncteur
      Coupe circuit
    • Réf. ManoMano
      ME67789694
    • MMID
      665534420938
    • Réf. fabricant
      3606481997838
    • EAN
      3606481997838

    Questions fréquentes

    La capacité de coupure maximale de cet appareil est de 90 kA à 220/240 V CA, 250 kA à 380/415 V CA, 210 kA à 500 V CA, et 210 kA à 660/690 V CA.

    Cet équipement offre une protection contre les surcharges thermiques et les courts-circuits magnétiques.

    Les dimensions de cet appareil sont de 105 mm de largeur, 161 mm de hauteur et 86 mm de profondeur, avec un poids de 2,4 kg.

    Réponses générées par IA à partir des informations vendeur
