Informations produit

Description

Description générale

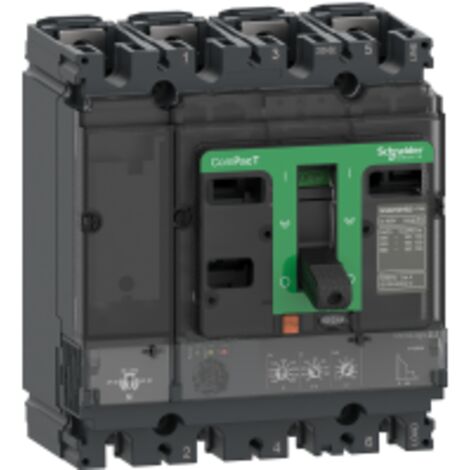

Le disjoncteur ComPacT NSX250N est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 100A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Sa conception robuste permet un montage fixe, et il est adapté à des positions de montage horizontales et verticales.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 90 kA à 220/240 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In
  • Puissance dissipée par pôle : 2,7 W
  • Largeur : 140 mm
  • Hauteur : 161 mm
  • Profondeur : 86 mm
  • Poids : 2,8 kg

    • Compatibilité et accessoires

  • Code de compatibilité : NSX250

    • Installation

  • Support de montage : Plaque arrière
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Position de montage : Horizontal et vertical

    • Utilisation

  • Type de protection : surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit
  • Calibre du déclencheur : 100 A à 40 °C
  • Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de 40...100 A
  • Réglage de la temporisation : Fixe, plage de 400 s à 1,5 x Ir
  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir

    • Autres informations

  • Type de réglage du capteur instantané (Isd) : Réglable sur 9 positions
  • Protection différentielle : Sans
  • Zone de verrouillage sélectif logique ZSI : Sans
  • Nombre d'emplacements : 5 slots

    • Caractéristiques

    • Marque
      SCHNEIDER
    • Intensité courant
      100 A
    • Garantie
      1 an(s)
    • Quantité par pack
      1
    • Fonction du disjoncteur
      Bipolaire
    • Hauteur
      161 mm
    • Intensité nominale
      AC
    • Largeur
      140 mm
    • Matières
      Plastique
    • Nombre de pôle(s)
      4
    • Poids
      2800 g
    • Réseau électrique
      Monophasé
    • Tension électrique
      230 V
    • Type de connecteur
      Bipolaire
    • Type de disjoncteur
      Coupe circuit
    • Type de port connectique
      Rouge
    • Réf. ManoMano
      ME67791139
    • MMID
      937411455624
    • Réf. fabricant
      3606481998309
    • EAN
      3606481998309

    Impact environnemental

    • Origine
      Fabriqué en France

    Questions fréquentes

    Cet appareil a une capacité de coupure de 100A, ce qui le rend adapté pour protéger les installations électriques contre les surcharges et les courts-circuits dans des environnements industriels. Sa robustesse et sa conception permettent une utilisation fiable dans des conditions exigeantes.

    Le seuil de déclenchement pour les surcharges est réglable sur 9 positions, avec une plage de 40 à 100 A. Cela permet d'adapter la protection en fonction des besoins spécifiques de l'installation.

    La tension assignée d'isolement est de 800 V CA à 50/60 Hz, tandis que la tension assignée de tenue aux chocs est de 8 kV. Ces spécifications garantissent une protection adéquate contre les surtensions et les conditions électriques extrêmes.
