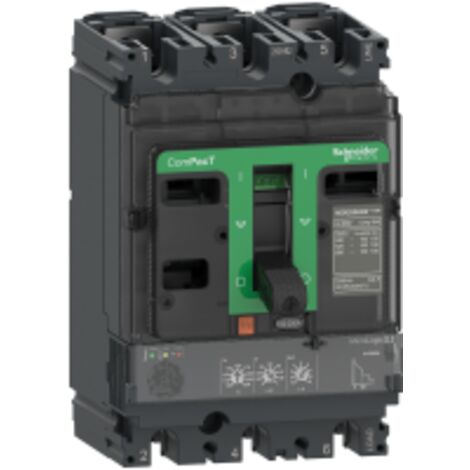

ComPacT NSX250N - disjoncteur - MicroLogic 2.2 100A - 3P3D - 50kA - montage fixe - C25N32D100

Vendu par By Elec

Ces articles peuvent vous intéresser !

disjoncteur 25a 3ka courbe c phase neutre hager sans visHAGER
7 options

disjoncteur 25a 3ka courbe c phase neutre hager sans vis

329
Livraison gratuite
disjoncteur 10a 3ka courbe c phase neutre hager sans visHAGER
7 options

disjoncteur 10a 3ka courbe c phase neutre hager sans vis

329
Livraison gratuite

Comparer à des articles similaires

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX250N est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 100A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Sa conception permet un montage fixe, offrant une flexibilité d'installation tant en position horizontale que verticale.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 90 kA à 220/240 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In
  • Puissance dissipée par pôle : 2,7 W
  • Largeur : 105 mm
  • Hauteur : 161 mm
  • Profondeur : 86 mm
  • Poids du produit : 2,4 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX250
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm
  • Utilisation

  • Protection contre surcharge (long retard)
  • Protection contre court-circuit avec retard fixe
  • Protection instantanée contre court-circuit
  • Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de 40 à 100 A
  • Réglage de la temporisation long retard : 400 s à 1,5 x Ir
  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      10.5 cm
    • Hauteur
      161 mm
    • Poids
      2400 g
    • Intensité courant
      100 A

    Questions fréquentes

    Cet appareil a une capacité de coupure de 100A, ce qui le rend adapté pour protéger les installations électriques contre les surcharges et les courts-circuits dans des environnements industriels. Sa conception robuste permet de gérer des situations critiques tout en assurant la sécurité des équipements connectés.

    Le réglage du seuil de protection contre les surcharges se fait sur 9 positions, avec une plage de réglage allant de 40 à 100A. Cela permet d'adapter la protection en fonction des besoins spécifiques de l'installation.

    La tension assignée d'isolement est de 800 V CA à 50/60 Hz, et la tension assignée de tenue aux chocs est de 8 kV. Ces spécifications garantissent que l'appareil peut fonctionner efficacement dans des conditions électriques variées, ce qui est essentiel pour une installation sécurisée.
