Informations produit

Description

Description générale

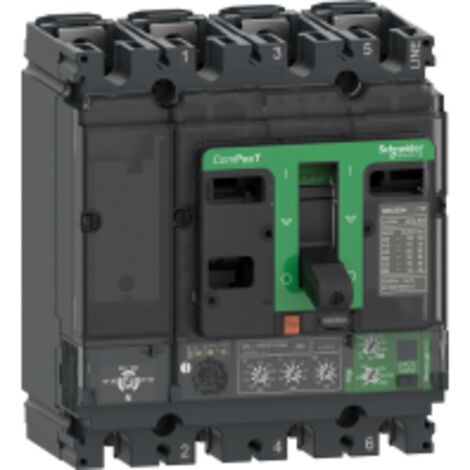

Le disjoncteur Vigi ComPacT NSX250H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 250A et une protection intégrée contre les défauts d'isolement, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé de la technologie MicroLogic 4.2, offrant des fonctionnalités avancées de protection et de contrôle.

Spécifications techniques

  • Tension assignée d'isolement : 500 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA, 70 kA à 380/415 V CA, 65 kA à 440 V CA, 50 kA à 500 V CA, 35 kA à 525 V CA, 30 kA à 660/690 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In, 10 000 cycles à 690 V In
  • Puissance dissipée par pôle : 25 W
  • Dimensions : Largeur 140 mm, Hauteur 161 mm, Profondeur 86 mm
  • Poids : 2,8 kg

    • Compatibilité et accessoires

  • Code de compatibilité : NSX250

    • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm

    • Utilisation

  • Type de protection : surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit, protection différentielle
  • Calibre du déclencheur : 250 A à 40 °C
  • Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de 100 à 250 A
  • Réglage de la temporisation : Long retard de 400 s à 1,5 x Ir, court retard de 0,02 s
  • Protection différentielle : Classe A, réglable avec une sensibilité de 30 mA à 5 A
  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir

    • Autres informations

  • Zone de verrouillage sélectif logique ZSI : Sans
  • Nombre d'emplacements : 5 slots

    • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      8.6 cm
    • Largeur
      140 mm
    • Hauteur
      161 mm
    • Poids
      2800 g

    Questions fréquentes

    La capacité de coupure de service à 380/415 V CA est de 70 kA.

    Le seuil long retard est réglable sur 9 positions, avec une plage de 100 à 250 A.

    La durée de vie électrique à 440 V In est de 20 000 cycles.

    Réponses générées par IA à partir des informations vendeur
