Description

Description générale

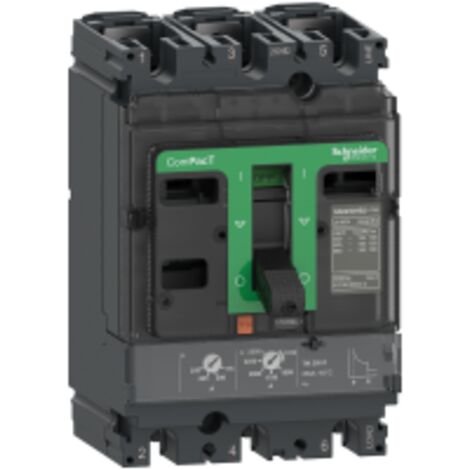

Le disjoncteur ComPacT NSX250H est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec un courant nominal de 250 A et une capacité de coupure de 70 kA, il est idéal pour des applications industrielles et commerciales. Ce modèle est monté de manière fixe et peut être installé en position horizontale ou verticale.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA, 70 kA à 380/415 V CA, 65 kA à 440 V CA, 35 kA à 500 V CA, 30 kA à 525 V CA, 10 kA à 660/690 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In, 10 000 cycles à 690 V In
  • Puissance dissipée par pôle : 18,75 W
  • Type de protection : surcharge (thermique) et court-circuit (magnétique)
  • Calibre du déclencheur : 250 A à 40 °C
  • Dimensions : Largeur 105 mm, Hauteur 161 mm, Profondeur 86 mm
  • Poids : 2,4 kg

    • Compatibilité et accessoires

  • Code de compatibilité : NSX250

    • Installation

  • Support de montage : Plaque arrière
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Position de montage : Horizontal et vertical
  • Pas de raccordement : 35 mm

    • Utilisation

  • Type de réglage du seuil long retard (Ir) : Réglable, plage de 0,7 à 1 x In
  • Type de réglage de la temporisation : Fixe, plage de 120 à 400 s à 1,5 x In, 15 s à 6 x Ir
  • Type de réglage du seuil instantané (Ii) : Réglable, plage de 5 à 10 x In
  • Protection différentielle : Sans
  • Nombre d'emplacements : 5 slots

    • Caractéristiques

    • Marque
      SCHNEIDER
    • Intensité courant
      250 A
    • Fonction du disjoncteur
      Bipolaire
    • Hauteur
      161 mm
    • Matières
      Plastique
    • Nombre de pôle(s)
      3
    • Poids
      200 g
    • Pouvoir de coupure
      70 kA
    • Réseau compatible
      Triphasé 400 V
    • Type de disjoncteur
      Coupe circuit
    • Réf. ManoMano
      ME67789050
    • MMID
      122394032017
    • Réf. fabricant
      3606481998583
    • EAN
      3606481998583

    Questions fréquentes

    La capacité de coupure maximale de cet équipement est de 100 kA à 220/240 V CA, 70 kA à 380/415 V CA, 65 kA à 440 V CA, 35 kA à 500 V CA, 30 kA à 525 V CA, et 10 kA à 660/690 V CA.

    Cet appareil offre une protection contre les surcharges thermiques et les courts-circuits magnétiques.

    Les dimensions de cet équipement sont de 105 mm de largeur, 161 mm de hauteur et 86 mm de profondeur, avec un poids de 2,4 kg.

    Réponses générées par IA à partir des informations vendeur
