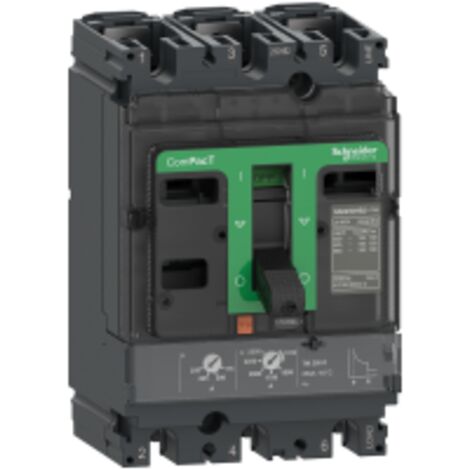

ComPacT NSX250H - disjoncteur - TM-D 200A - 3P3D - 70kA - montage fixe - C25H3TM200

Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Description générale

Le ComPacT NSX250H est un disjoncteur à montage fixe, conçu pour offrir une protection efficace contre les surcharges et les courts-circuits. Avec un calibre de 200 A, il est adapté pour une utilisation dans des environnements industriels et commerciaux, garantissant une sécurité optimale pour vos installations électriques.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA 50/60 Hz
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In
  • Puissance dissipée par pôle : 15,4 W
  • Type de protection : surcharge (thermique) et court-circuit (magnétique)
  • Calibre du déclencheur : 200 A à 40 °C
  • Largeur : 105 mm
  • Hauteur : 161 mm
  • Profondeur : 86 mm
  • Poids du produit : 2,4 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX250
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm
  • Utilisation

  • Type de réglage du seuil long retard (Ir) : Réglable
  • Plage de réglage du seuil long retard : 0,7 à 1 x In
  • Type de réglage de la temporisation : Fixe
  • Plage de réglage de temporisation long retard : 120...400 s à 1,5 x In
  • 15 s à 6 x Ir
  • Type de réglage du seuil instantané (Ii) : Réglable
  • Plage de réglage du seuil instantané : 5...10 x In
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Intensité courant
      200 A
    • Garantie
      1 an(s)
    • Courbe de déclenchement
      C
    • Fonction du disjoncteur
      Tripolaire
    • Hauteur
      161 mm
    • Indice de protection
      IP20
    • Intensité nominale
      AC
    • Largeur
      105 mm
    • Matières
      Plastique
    • Mode de pose électricité
      Apparent
    • Nombre de pôle(s)
      3
    • Poids
      200 g
    • Pouvoir de coupure
      70 kA
    • Réseau compatible
      Triphasé 400 V
    • Réseau électrique
      Triphasé
    • Tension électrique
      230 V
    • Type de connecteur
      Bipolaire
    • Type de connexion
      À vis
    • Type de disjoncteur
      Coupe circuit
    • Type d'interrupteur différentiel
      A
    • Réf. ManoMano
      ME67788852
    • MMID
      928543375855
    • Réf. fabricant
      3606481998576
    • EAN
      3606481998576

    Questions fréquentes

    La plage de réglage du seuil long retard est de 0,7 à 1 fois l'intensité nominale.

    Le pouvoir de coupure de service est de 100 kA à 220/240 V.

    L'endurance mécanique est de 20 000 cycles.

    Réponses générées par IA à partir des informations vendeur
