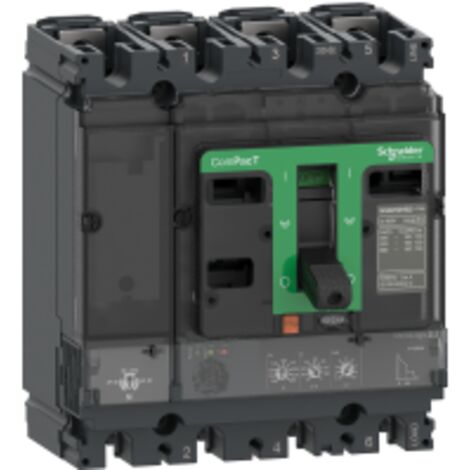

ComPacT NSX250H - disjoncteur - MicroLogic 2.2 250A - 4P4D - 70kA - montage fixe - C25H42D250

Vendu par By Elec

Ces articles peuvent vous intéresser !

disjoncteur 25a 3ka courbe c phase neutre hager sans visHAGER
7 options

disjoncteur 25a 3ka courbe c phase neutre hager sans vis

329
Livraison gratuite
disjoncteur 10a 3ka courbe c phase neutre hager sans visHAGER
7 options

disjoncteur 10a 3ka courbe c phase neutre hager sans vis

329
Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX250H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 250A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est monté de manière fixe et est compatible avec divers systèmes électriques.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA, 70 kA à 380/415 V CA, 65 kA à 440 V CA, 50 kA à 500 V CA, 35 kA à 525 V CA, 10 kA à 660/690 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In, 10 000 cycles à 690 V In
  • Puissance dissipée par pôle : 17,6 W
  • Type de protection : surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit
  • Calibre du déclencheur : 250 A à 40 °C
  • Dimensions : Largeur 140 mm, Hauteur 161 mm, Profondeur 86 mm
  • Poids : 2,8 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX250
  • Nombre d'emplacements : 5 slots
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm
  • Utilisation

  • Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de réglage de 100 à 250 A
  • Réglage de la temporisation long retard : 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir
  • Réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de réglage de 1,5 à 10 x Ir
  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      8.6 cm
    • Hauteur
      161 mm
    • Poids
      200 g
    • Intensité courant
      250 A

    Impact environnemental

    • Origine
      Fabriqué en France

    Questions fréquentes

    La capacité de coupure de service à 380/415 V CA est de 70 kA.

    Le seuil long retard (Ir) est réglable sur 9 positions, avec une plage de réglage de 100 à 250 A.

    L'endurance mécanique de cet appareil est de 20 000 cycles.

    Réponses générées par IA à partir des informations vendeur
