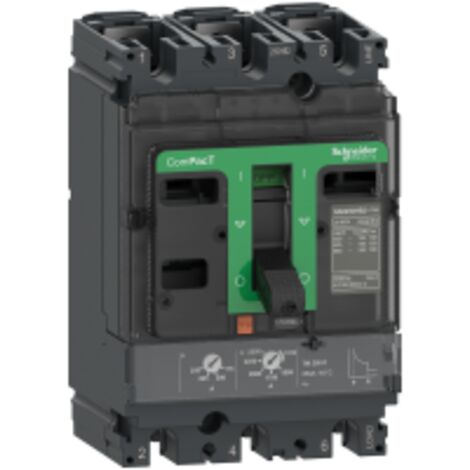

ComPacT NSX250F - disjoncteur - TM-D 125A - 3P3D - 36kA - montage fixe - C25F3TM125

Vendu par By Elec

Ces articles peuvent vous intéresser !

disjoncteur 25a 3ka courbe c phase neutre hager sans visHAGER
7 options

disjoncteur 25a 3ka courbe c phase neutre hager sans vis

329
Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX250F est conçu pour offrir une protection fiable contre les surcharges et les courts-circuits. Avec un calibre de déclenchement de 125 A, il est adapté pour une utilisation dans des installations électriques variées. Sa conception permet un montage fixe, que ce soit en position horizontale ou verticale, et il est équipé d'un support de montage à plaque arrière.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 85 kA à 220/240 V CA 50/60 Hz
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In
  • Dimensions : Largeur 105 mm, Hauteur 161 mm, Profondeur 86 mm
  • Poids : 2,4 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX250
  • Nombre d'emplacements : 5 slot(s)
  • Installation

  • Type de montage : Fixe avec plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm
  • Utilisation

  • Protection contre surcharge (thermique)
  • Protection contre court-circuit (magnétique)
  • Type de réglage du seuil long retard (Ir) : Réglable, plage de 0,7 à 1 x In
  • Type de réglage du seuil instantané (Ii) : Fixe, à 1250 A
  • Autres informations

  • Plage de réglage de temporisation long retard : 120...400 s à 1,5 x In, 15 s à 6 x Ir
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      8.6 cm
    • Largeur
      105 mm
    • Hauteur
      161 mm
    • Profondeur
      86 mm

    Questions fréquentes

    La plage de réglage pour le seuil long retard (Ir) est de 0,7 à 1 fois l'intensité nominale.

    Le pouvoir assigné de coupure de service est de 85 kA à 220/240 V CA 50/60 Hz.

    L'endurance mécanique de cet appareil est de 20 000 cycles.

    Réponses générées par IA à partir des informations vendeur
