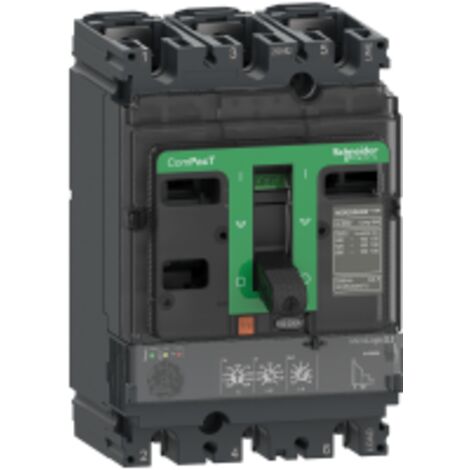

ComPacT NSX250F - disjoncteur - MicroLogic 2.2 250A - 3P3D - 36kA - montage fixe - C25F32D250

985,57€

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Hager – Disjoncteur unipolaire 6A – Courbe C – 1P+N – 3kA – MFN706 – Pour installations électriques sécuriséesHAGER
8 options

Hager – Disjoncteur unipolaire 6A – Courbe C – 1P+N – 3kA – MFN706 – Pour installations électriques sécurisées

637
Hager – Disjoncteur unipolaire 1P+N 3kA C – Courant 16A – 1 module – Pour installation en 230VHAGER
8 options

Hager – Disjoncteur unipolaire 1P+N 3kA C – Courant 16A – 1 module – Pour installation en 230V

637
9,99€
Hager – Disjoncteur unipolaire 25A – Courbe C – 3kA – Raccordement à vis – Pour installations tertiaires et résidentiellesHAGER
8 options

Hager – Disjoncteur unipolaire 25A – Courbe C – 3kA – Raccordement à vis – Pour installations tertiaires et résidentielles

637
Livraison gratuite
Hager – Disjoncteur unipolaire 1P+N 32A – Pouvoir de coupure 3kA – Courbe C – 1 module – Tension 230/400VHAGER
8 options

Hager – Disjoncteur unipolaire 1P+N 32A – Pouvoir de coupure 3kA – Courbe C – 1 module – Tension 230/400V

637
Livraison gratuite
Schneider Electric – Disjoncteur unipolaire 2A Courbe C 4.5kA borne à vis – Montage rail DIN – A9N21020SCHNEIDER ELECTRIC

Schneider Electric – Disjoncteur unipolaire 2A Courbe C 4.5kA borne à vis – Montage rail DIN – A9N21020

3
51,46€
Acti9, iC60N disjoncteur 4P 10A courbe C - A9F77410SCHNEIDER ELECTRIC
12 options

Acti9, iC60N disjoncteur 4P 10A courbe C - A9F77410

252
71,36€
Schneider Electric – Disjoncteur tétrapolaire 20A courbe C – Intensité 20A – 4 pôles – 50/60Hz – A9F77420SCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 20A courbe C – Intensité 20A – 4 pôles – 50/60Hz – A9F77420

252
64,63€
Schneider Electric – Disjoncteur bipolaire 4 Pôles 32A courbe C – Protection 10 kA – Pour installations électriques – A9F77432SCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur bipolaire 4 Pôles 32A courbe C – Protection 10 kA – Pour installations électriques – A9F77432

252
62,76€
Schneider Electric – Disjoncteur tétrapolaire 40A courbe C – Intensité 40A – 4 pôles – 6000A pouvoir de coupure – A9F77440SCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 40A courbe C – Intensité 40A – 4 pôles – 6000A pouvoir de coupure – A9F77440

252
78,58€
Schneider Electric – Disjoncteur bipolaire 63A 4P courbe C 10kA 400V – Bornes à vis – A9F77463SCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur bipolaire 63A 4P courbe C 10kA 400V – Bornes à vis – A9F77463

252
131,22€
Acti9, iC60N disjoncteur 4P 25A courbe C - Schneider A9F77425SCHNEIDER ELECTRIC
12 options

Acti9, iC60N disjoncteur 4P 25A courbe C - Schneider A9F77425

252
79,98€
Disjoncteur 1P+N 3kA C-1A 1 Module (MFN701)HAGER
8 options

Disjoncteur 1P+N 3kA C-1A 1 Module (MFN701)

637
Schneider Electric – Disjoncteur tétrapolaire 32A – Courbe D – 4 pôles – Raccordement peignable ou à vis – A9F75432SCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 32A – Courbe D – 4 pôles – Raccordement peignable ou à vis – A9F75432

252
Schneider Electric – Disjoncteur tétrapolaire 16A A9F77416 – Courbe C – Pouvoir de coupure 10kA – Mode de raccordement terminal simple – 50/60HzSCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 16A A9F77416 – Courbe C – Pouvoir de coupure 10kA – Mode de raccordement terminal simple – 50/60Hz

252
Livraison gratuite
Schneider Electric – Disjoncteur tétrapolaire 20A – Courbe D – Raccordement à vis – 6 kA – Installation électrique tertiaire – A9F75420SCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 20A – Courbe D – Raccordement à vis – 6 kA – Installation électrique tertiaire – A9F75420

252
Schneider Electric – Disjoncteur tétrapolaire 40A – Courbe D – 380V – Certifié IEC 60898-1 – Pour installations électriques professionnellesSCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 40A – Courbe D – 380V – Certifié IEC 60898-1 – Pour installations électriques professionnelles

252
189,99€
Schneider Electric – Disjoncteur bipolaire 10A – Courbe D – 4 pôles – Certifié IEC 60898-1 – Pour installations électriques professionnellesSCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur bipolaire 10A – Courbe D – 4 pôles – Certifié IEC 60898-1 – Pour installations électriques professionnelles

252
Hager – Disjoncteur unipolaire DPN 16A – Courbe C 3kA – Bornes à vis – Certifié NF pour installations professionnellesHAGER
8 options

Hager – Disjoncteur unipolaire DPN 16A – Courbe C 3kA – Bornes à vis – Certifié NF pour installations professionnelles

637
Livraison gratuite
Hager – Disjoncteur unipolaire 1P+N 20A – Pouvoir de coupure 3kA – Courbe C – 1 module – Tension 230/400VHAGER
8 options

Hager – Disjoncteur unipolaire 1P+N 20A – Pouvoir de coupure 3kA – Courbe C – 1 module – Tension 230/400V

637
INTERRUPTEUR GENERAL 3 Ph 16A MOELLER pour COFFRET ELECEATON

INTERRUPTEUR GENERAL 3 Ph 16A MOELLER pour COFFRET ELEC

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX250F est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 250A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé d'un système de réglage précis et d'une signalisation locale pour une utilisation optimale.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 85 kA à 220/240 V CA, 36 kA à 380/415 V CA, 30 kA à 440 V CA, 22 kA à 500 V CA, 28 kA à 525 V CA, 8 kA à 660/690 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In, 10 000 cycles à 690 V In
  • Puissance dissipée par pôle : 17,6 W
  • Dimensions : Largeur 105 mm, Hauteur 161 mm, Profondeur 86 mm
  • Poids : 2,4 kg

    • Compatibilité et accessoires

  • Code de compatibilité : NSX250
  • Nombre d'emplacements : 5 slots

    • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm

    • Utilisation

  • Type de protection : Surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit
  • Calibre du déclencheur : 250 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de réglage : 100...250 A
  • Type de réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de réglage : 1,5...10 x Ir
  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir

    • Autres informations

  • Type de réglage de la temporisation : Fixe, plage de réglage : 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir
  • Mémoire thermique : 20 minutes avant et après le déclenchement
  • Type de réglage du seuil instantané (Ii) : Fixe, plage de réglage : 3000 A
  • Protection différentielle : Sans
  • Zone de verrouillage sélectif logique ZSI : Sans

    • Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Intensité courant
      250 A
    • Fonction du disjoncteur
      Bipolaire
    • Indice de protection
      IP30
    • Intensité nominale
      AC
    • Matières
      Plastique
    • Nombre de pôle(s)
      3
    • Poids
      200 g
    • Pouvoir de coupure
      36 kA
    • Réseau compatible
      Triphasé 400 V
    • Réseau électrique
      Triphasé
    • Type de disjoncteur
      Coupe circuit
    • Réf. ManoMano
      ME67788845
    • MMID
      775425091511
    • Réf. fabricant
      C25F32D250
    • EAN
      3606481997210

    Questions fréquentes

    Le seuil de surcharge peut être réglé sur 9 positions, avec une plage de réglage de 100 à 250 A.

    Le pouvoir assigné de coupure de service à 380/415 V CA est de 36 kA.

    L'endurance mécanique de cet appareil est de 20 000 cycles.
