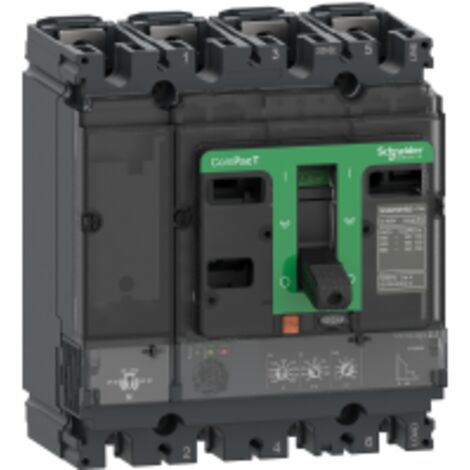

ComPacT NSX250F - disjoncteur - MicroLogic 2.2 100A - 4P4D - 36kA - montage fixe - C25F42D100

Vendu par By Elec

Ces articles peuvent vous intéresser !

disjoncteur 25a 3ka courbe c phase neutre hager sans visHAGER
7 options

disjoncteur 25a 3ka courbe c phase neutre hager sans vis

329
Livraison gratuite
disjoncteur 10a 3ka courbe c phase neutre hager sans visHAGER
7 options

disjoncteur 10a 3ka courbe c phase neutre hager sans vis

329
Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX250F est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 100 A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est monté de manière fixe et est compatible avec divers types de raccordements.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 85 kA à 220/240 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In
  • Puissance dissipée par pôle : 2,7 W
  • Type de protection : surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit
  • Calibre du déclencheur : 100 A à 40 °C
  • Dimensions : Largeur 140 mm, Hauteur 161 mm, Profondeur 86 mm
  • Poids : 2,8 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX250
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm
  • Utilisation

  • Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de 40 à 100 A
  • Réglage de la temporisation long retard : 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir
  • Réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de 1,5 à 10 x Ir
  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      8.6 cm
    • Largeur
      140 mm
    • Hauteur
      161 mm
    • Poids
      2800 g

    Questions fréquentes

    Cet appareil a une capacité de coupure de 100 A, ce qui le rend adapté pour protéger les installations électriques contre les surcharges et les courts-circuits dans des environnements industriels. Sa capacité de coupure élevée assure une protection efficace, réduisant ainsi le risque de dommages aux équipements connectés.

    Le seuil de déclenchement pour les surcharges peut être réglé sur 9 positions, avec une plage de réglage de 40 à 100 A. Cela permet d'adapter la protection en fonction des besoins spécifiques de l'installation électrique.

    Les dimensions de cet appareil sont de 140 mm de largeur, 161 mm de hauteur et 86 mm de profondeur, avec un poids de 2,8 kg. Ces caractéristiques facilitent son installation sur une plaque arrière, que ce soit en position horizontale ou verticale.
