Description générale

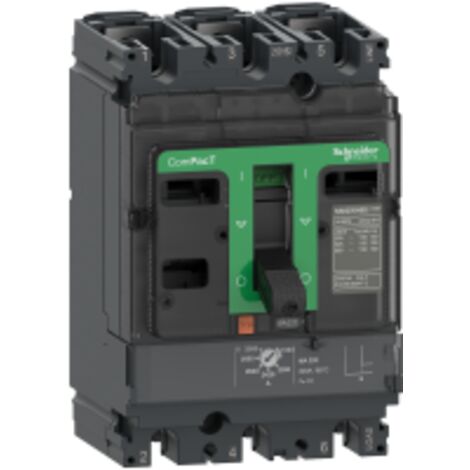

Le disjoncteur ComPacT NSX250F est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec un courant nominal de 220A et une capacité de coupure de 36kA, il est adapté pour des applications nécessitant une protection fiable contre les courts-circuits et les surcharges. Ce modèle est monté de manière fixe et peut être installé aussi bien en position horizontale que verticale.Spécifications techniques
- Tension assignée d'isolement : 800 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 8 kV
- Pouvoir assigné de coupure de service : 85 kA à 220/240 V CA 50/60 Hz
- Endurance mécanique : 20 000 cycles
- Durée de vie électrique : 20 000 cycles à 440 V In
- Puissance dissipée par pôle : 14,52 W
- Largeur : 105 mm
- Hauteur : 161 mm
- Profondeur : 86 mm
- Poids du produit : 2,4 kg
Compatibilité et accessoires
- Code de compatibilité : NSX250
- Nombre d'emplacements : 5 slot(s)
Installation
- Support de montage : Plaque arrière
- Raccordement amont : Façade
- Raccordement aval : Façade
- Position de montage : Horizontal et vertical
- "Pas" de raccordement : 35 mm
Utilisation
- Type de protection : Protection magnétique contre les courts-circuits
- Calibre du déclencheur : 220 A à 65 °C
- Type de réglage du capteur instantané (Isd) : Réglable
- Plage de réglage du seuil court retard : 9...14 x In
- Type de réglage du seuil instantané (Ii) : Réglable en 9 positions
- Plage de réglage du seuil instantané : 9...14 x In
- Protection différentielle : Sans
