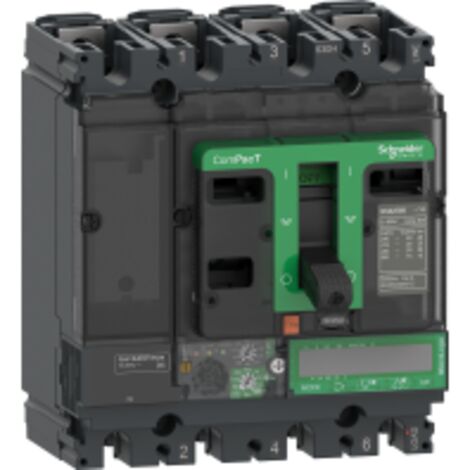

ComPacT NSX250F disj. Vigi MicroLogic 7.2E 100A 4P4D 36kA montage fixe SCHNEIDER C25F47E100
Vendu par By Elec
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Complémentaires[Ui] tension assignée d'isolement : 500 V CA 50/60 Hz[Uimp] tension assignée de tenue aux chocs : 8 kV[Ics] pouvoir assigné de coupure de service : 85 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-236 kA à 380/415 V CA 50/60 Hz se conformer à CEI 60947-235 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-230 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-222 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-28 kA à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2Endurance mécanique : 20000 cycleDurée de vie électrique : 20000 cycle à 440 V In/210000 cycle à 440 V In10000 cycle à 690 V In/25000 cycle à 690 V Inpuissance dissipée par pôle : 4 W N4 W L1 et L33,3 W L2Support de montage : Plaque arrièrePosition de montage : Horizontal et verticalFlat on the backRaccordement amont : FaçadeRaccordement aval : Façade"Pas" de raccordement : 35 mmType de protection : pour protection surcharge (long retard) pour protection court retard pour protection instantanée contre court-circuit pour protection différentielleCalibre du déclencheur : 100 A à 40 °CType de réglage du seuil long retard (Ir) : Réglable 9 positionsPlage de réglage du seuil long retard : 40...100 AType de réglage de la temporisation : Réglable[tr] plage de réglage de temporisation long retard : 15...400 s à 1,5 x Ir0,5...16 s à 6 x Ir0,35...11 s à 7,2 x IrRéglage de protection du neutre : 0,5 x Ir (3d + N/2)1 x Ir (4d)Aucune protection (3d)Mémoire thermique : 20 minutes avant et après le déclenchementType de réglage du capteur instantané (Isd) : Réglable[Isd] plage de réglage du seuil court retard : 1,5...10 x IrType de réglage de retard instantané : Réglable[tsd] gamme de réglage de la temporisation courte : 0...0,4 s I²t=off0,1...0,4 s I²t=onType de réglage du seuil instantané (Ii) : RéglablePlage de réglage du seuil instantané : 1,5 à 15 x InProtection différentielle : IntégréeType : Classe AType de réglage de sensibilité différentielle : Réglable[Idn] plage de réglage du seuil de sensibilité différentielle : 30 mA100 mA300 mA500 mA1 A3 A5 AMode opératoire : Off utilisation de l'interrupteur rotatif IΔnType de réglage de la temporisation protection différentielle : Réglable[Δt] réglage de temporisation protection différentielle : 0 ms60 ms150 ms500 ms1 sZone de verrouillage sélectif logique ZSI : SansNombre d'emplacements : 5 slot(s)Signalisation locale : pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurcharge DEL 90 % Ir (orange)Type d'afficheur : Afficheur LCDType de mesure : Compteur d'énergieCommunication des données : Historiques temps emboutissage et tableaux des événementsIndicateurs de maintenanceValeurs instantanées et de demandeMaximètres/minimètresParamètres de protection et d'alarmeQualité d'alimentationMesure de l'énergieDemande de courant et puissanceLargeur : 140 mmHauteur : 161 mmProfondeur : 86 mmPoids du produit : 2,8 kgCode de compatibilité : NSX250
Caractéristiques
- MarqueSCHNEIDER
- Longueur8.6 cm
- Largeur140 mm
- Hauteur161 mm
- Poids2800 g
Questions fréquentes
La plage de réglage du seuil long retard pour la protection contre les surcharges est de 40 à 100 A, avec 9 positions réglables.
La protection différentielle intégrée fonctionne avec une sensibilité réglable, offrant des plages de réglage de 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A et 5 A.
Le pouvoir assigné de coupure de service à 220/240 V est de 85 kA, conforme à la norme CEI 60947.
Réponses générées par IA à partir des informations vendeur
