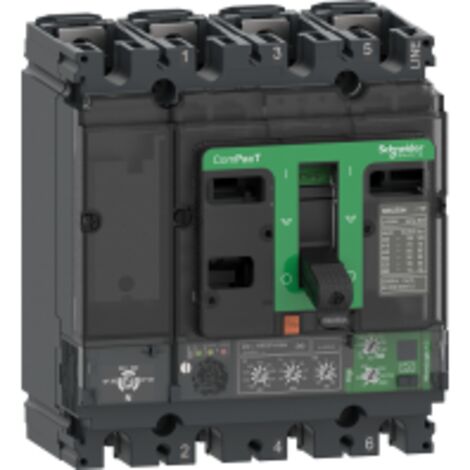

ComPacT NSX250B - disjoncteur Vigi - MicroLogic 4.2 160A - 4P4D - 25kA - C25B44V160

Name: ComPacT NSX250B - disjoncteur Vigi - MicroLogic 4.2 160A - 4P4D - 25kA - C25B44V160
Brand: SCHNEIDER
SKU: 3606481993366
Availability: OutOfStock

Produit épuisé

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Produit similaire livré par

Zenitech – Pack de 10 disjoncteurs bipolaires 2x10A + 4x16A + 4x20A – Capacité de coupure 3KA – Compatible tous tableaux électriques

34,50 €

Ces articles peuvent vous intéresser !

Legrand – Disjoncteur unipolaire 2A courbe C 4.5kA – Connexion haut peigne/bas par bornes automatiques – 1 module – 406780

7 options

Legrand – Disjoncteur unipolaire 2A courbe C 4.5kA – Connexion haut peigne/bas par bornes automatiques – 1 module – 406780

161

Livraison gratuite

SCHNEIDER ACTI9 IC60N DISJONCTEUR 10A 2P COURBE D 10KA 230V - A9F75210

11 options

SCHNEIDER ACTI9 IC60N DISJONCTEUR 10A 2P COURBE D 10KA 230V - A9F75210

~~162,50€~~

Schneider – Disjoncteur tétrapolaire 4P 63A Courbe C – 10kA – 4 modules – Bornes à vis – Pour tension 380V

Soldes

Schneider – Disjoncteur tétrapolaire 4P 63A Courbe C – 10kA – 4 modules – Bornes à vis – Pour tension 380V

-2%

~~59,39€~~

Disjoncteur modulaire bipolaire Legrand DX³ 10A courbe C

6 options

Disjoncteur modulaire bipolaire Legrand DX³ 10A courbe C

Legrand – Disjoncteur bipolaire 10kA 63A courbe C – Arrivée haute départ bas par bornes à vis – Pour câblage traditionnel

N°1 des ventes

Legrand – Disjoncteur bipolaire 10kA 63A courbe C – Arrivée haute départ bas par bornes à vis – Pour câblage traditionnel

Zenitech – Disjoncteur unipolaire 16A – Courbe C – 3kA – Fixation rail DIN – Pour prises et éclairages

9 options

Zenitech – Disjoncteur unipolaire 16A – Courbe C – 3kA – Fixation rail DIN – Pour prises et éclairages

138

~~6,50€~~

Schneider Electric – Disjoncteur unipolaire 6A – Courbe C – Embrochable – Pouvoir de coupure 3kA – Installation électrique logement

7 options

Schneider Electric – Disjoncteur unipolaire 6A – Courbe C – Embrochable – Pouvoir de coupure 3kA – Installation électrique logement

213

Livraison gratuite

Acti9, iC60H disjoncteur 4P 40A courbe D - A9F85440

Schneider Electric – Disjoncteur unipolaire 10A – Courbe C – Puissance d'interruption 4500A – Tension 500V CA – IP20 – Magnétothermie modulaire

ComPacT NSX100F - bloc de coupure sans déclencheur - 100A - 4P - 36kA - fixe - C10F4

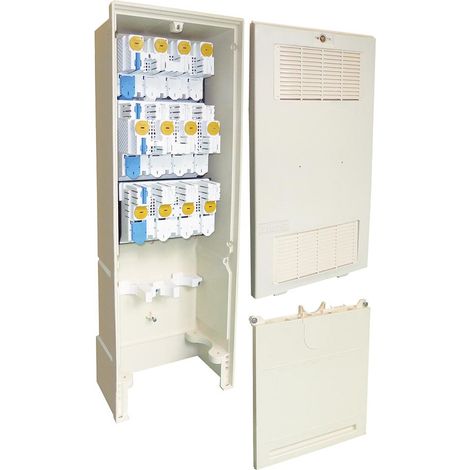

Michaud – Borne de coupure et protection 3 directions – Coupure 400A – Protection 200A – Pour réseaux électriques basse tension

Livraison gratuite

C25f44v100 Schneider Compact Nsx - Disjoncteur Différentiel 100a Micrologic Vigi 4.2 - 36ka - 4p

Soldes

C25f44v100 Schneider Compact Nsx - Disjoncteur Différentiel 100a Micrologic Vigi 4.2 - 36ka - 4p

-13%

~~1 397,24€~~

Livraison gratuite

Schneider – Disjoncteur unipolaire 16A – Courbe C – Peignable – Pouvoir de coupure 3kA – Installation électrique logement

Commutateur d'air de Protection de disjoncteur basse tension 30-60A 4 ples 50Hz/60Hz

Zenitech – Pack de 10 disjoncteurs bipolaires 2x10A + 4x16A + 4x20A – Capacité de coupure 3KA – Compatible tous tableaux électriques

Soldes

Zenitech – Pack de 10 disjoncteurs bipolaires 2x10A + 4x16A + 4x20A – Capacité de coupure 3KA – Compatible tous tableaux électriques

-8%

~~37,90€~~

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur Vigi ComPacT NSX250B est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 160A et une protection différentielle intégrée, il est idéal pour une utilisation dans des environnements nécessitant une protection contre les surcharges et les courts-circuits. Ce disjoncteur est équipé d'un module MicroLogic 4.2, offrant des réglages précis et une signalisation locale pour une utilisation optimale.

Spécifications techniques

Tension assignée d'isolement : 500 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 40 kA à 220/240 V CA, 25 kA à 380/415 V CA, 20 kA à 440 V CA, 15 kA à 500 V CA

Endurance mécanique : 20 000 cycles

Durée de vie électrique : 20 000 cycles à 440 V In, 10 000 cycles à 690 V In

Puissance dissipée par pôle : 10,24 W

Dimensions : Largeur 140 mm, Hauteur 161 mm, Profondeur 86 mm

Poids : 2,8 kg

Compatibilité et accessoires

Code de compatibilité : NSX250

Installation

Support de montage : Plaque arrière

Position de montage : Horizontal et vertical

Raccordement amont : Façade

Raccordement aval : Façade

Pas de raccordement : 35 mm

Utilisation

Type de protection : Surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit, protection différentielle

Calibre du déclencheur : 160 A à 40 °C

Réglage du seuil long retard : Réglable sur 9 positions, plage de 63 à 160 A

Réglage de la temporisation : Long retard de 400 s à 1,5 x Ir, court retard de 0,02 s

Protection différentielle : Classe A, réglable de 30 mA à 5 A

Autres informations

Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir

Zone de verrouillage sélectif logique ZSI : Sans

Nombre d'emplacements : 5 slots

Caractéristiques

Marque
SCHNEIDER
Intensité courant
160 A
Garantie
1 an(s)
Fonction du disjoncteur
Bipolaire
Hauteur
161 mm
Indice de protection
IP40
Intensité nominale
AC
Largeur
140 mm
Matières
Plastique
Mode de pose électricité
Apparent
Nombre de pôle(s)
4
Poids
200 g
Pouvoir de coupure
25 kA
Tension électrique
500 V
Type de connecteur
Bipolaire
Type de disjoncteur
Coupe circuit
Type de port connectique
RCA
Réf. ManoMano
ME67788679
MMID
873852114960
Réf. fabricant
3606481993366
EAN
3606481993366

Impact environnemental

Origine
Fabriqué en Chine

Questions fréquentes

Cet appareil offre une protection différentielle de classe A, réglable de 30 mA à 5 A, permettant d'adapter la sensibilité en fonction des besoins spécifiques de l'installation.

Le seuil de déclenchement pour la surcharge est réglable sur 9 positions, avec une plage de réglage allant de 63 A à 160 A, ce qui permet une personnalisation selon les exigences de l'installation.

La durée de vie électrique de cet équipement est de 20 000 cycles à 440 V et de 10 000 cycles à 690 V, garantissant une fiabilité dans des conditions d'utilisation variées.

Réponses générées par IA à partir des informations vendeur
