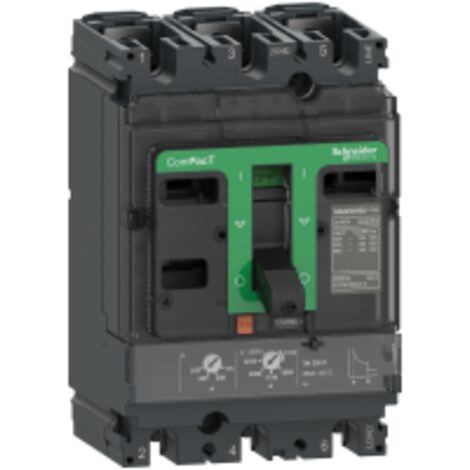

ComPacT NSX250B - disjoncteur - TM-D 160A - 3P3D - 25kA - montage fixe - C25B3TM160

Vendu par By Elec

Ces articles peuvent vous intéresser !

disjoncteur 25a 3ka courbe c phase neutre hager sans visHAGER
7 options

disjoncteur 25a 3ka courbe c phase neutre hager sans vis

329
Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX250B est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec un courant nominal de 160 A et une capacité de coupure de 25 kA, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est monté de manière fixe et peut être installé à la fois en position horizontale et verticale.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 40 kA à 220/240 V CA 50/60 Hz
  • Pouvoir assigné de coupure de service : 25 kA à 380/415 V CA 50/60 Hz
  • Pouvoir assigné de coupure de service : 20 kA à 440 V CA 50/60 Hz
  • Pouvoir assigné de coupure de service : 15 kA à 500 V CA 50/60 Hz
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In / 21 000 cycles à 440 V In / 10 000 cycles à 690 V In / 25 000 cycles à 690 V In
  • Puissance dissipée par pôle : 11,78 W
  • Type de protection : surcharge (thermique) et court-circuit (magnétique)
  • Calibre du déclencheur : 160 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable (0,7 à 1 x In)
  • Type de réglage de la temporisation : Fixe (120...400 s à 1,5 x In et 15 s à 6 x Ir)
  • Type de réglage du seuil instantané (Ii) : Fixe (1250 A)
  • Protection différentielle : Sans
  • Nombre d'emplacements : 5 slots
  • Dimensions : Largeur 105 mm, Hauteur 161 mm, Profondeur 86 mm
  • Poids : 2,4 kg
  • Code de compatibilité : NSX250
  • Compatibilité et accessoires

  • Compatible avec les installations nécessitant un disjoncteur de 160 A
  • Accessoires non spécifiés
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      8.6 cm
    • Largeur
      105 mm
    • Hauteur
      161 mm
    • Profondeur
      86 mm

    Questions fréquentes

    La capacité de coupure de cet appareil à une tension de 380/415 V CA est de 25 kA.

    Cet équipement offre une protection contre les surcharges thermiques et les courts-circuits magnétiques.

    L'endurance mécanique de cet appareil est de 20 000 cycles.
