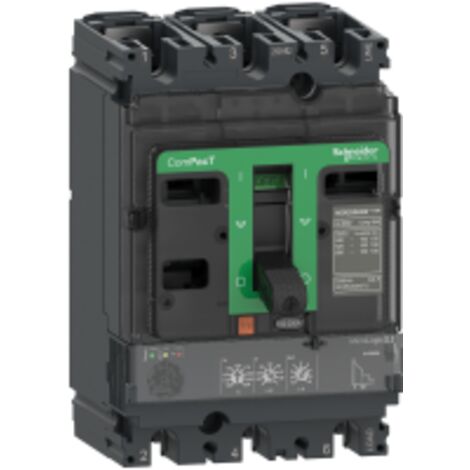

ComPacT NSX250B - disjoncteur - MicroLogic 2.2 100A - 3P3D - 25kA - montage fixe - C25B32D100

Vendu par By Elec

Ces articles peuvent vous intéresser !

disjoncteur 25a 3ka courbe c phase neutre hager sans visHAGER
7 options

disjoncteur 25a 3ka courbe c phase neutre hager sans vis

329
Livraison gratuite
disjoncteur 10a 3ka courbe c phase neutre hager sans visHAGER
7 options

disjoncteur 10a 3ka courbe c phase neutre hager sans vis

329
Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX250B est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 25 kA et un courant nominal de 100 A, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé de la technologie MicroLogic 2.2, offrant des fonctionnalités avancées pour la protection contre les surcharges et les courts-circuits.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 40 kA à 220/240 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In
  • Puissance dissipée par pôle : 2,7 W
  • Type de protection : surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit
  • Calibre du déclencheur : 100 A à 40 °C
  • Dimensions : Largeur 105 mm, Hauteur 161 mm, Profondeur 86 mm
  • Poids : 2,4 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX250
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm
  • Utilisation

  • Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de 40 à 100 A
  • Réglage de la temporisation long retard : 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir
  • Réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de 1,5 à 10 x Ir
  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      10.5 cm
    • Hauteur
      161 mm
    • Poids
      2400 g
    • Intensité courant
      100 A

    Questions fréquentes

    Cet appareil a une capacité de coupure de 25 kA, ce qui le rend adapté pour protéger des installations électriques dans des environnements industriels où des courants élevés peuvent survenir. Cette capacité permet de gérer efficacement les surcharges et les courts-circuits, garantissant ainsi la sécurité des équipements connectés.

    Le seuil de déclenchement pour les surcharges peut être réglé sur 9 positions, avec une plage de réglage de 40 à 100 A. Cela permet d'adapter la protection en fonction des besoins spécifiques de l'installation électrique.

    Cet appareil peut être monté de manière fixe, avec des options de montage horizontal et vertical. Le raccordement amont et aval se fait par la façade, ce qui facilite l'installation dans divers environnements.
