Description

Description générale

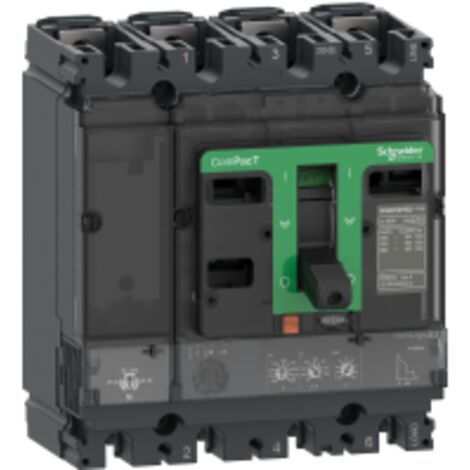

Le disjoncteur ComPacT NSX160N est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 100A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Sa conception robuste permet une installation en position horizontale ou verticale, offrant ainsi une flexibilité d'utilisation.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 90 kA à 220/240 V CA
  • Endurance mécanique : 40 000 cycles
  • Durée de vie électrique : 40 000 cycles à 440 V In
  • Puissance dissipée par pôle : 3,6 W
  • Largeur : 140 mm
  • Hauteur : 161 mm
  • Profondeur : 86 mm
  • Poids du produit : 2,6 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX160
  • Installation

  • Support de montage : Plaque arrière
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Position de montage : Horizontal et vertical
  • Utilisation

  • Type de protection : Surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit
  • Calibre du déclencheur : 100 A à 40 °C
  • Réglage du seuil long retard : Réglable sur 9 positions (40...100 A)
  • Réglage du seuil court retard : Réglable sur 9 positions (1,5...10 x Ir)
  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir
  • Autres informations

  • Type de réglage de temporisation : Fixe
  • Zone de verrouillage sélectif logique ZSI : Sans
  • Nombre d'emplacements : 5 slot(s)
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      14 cm
    • Largeur
      140 mm
    • Hauteur
      161 mm
    • Poids
      2600 g

    Questions fréquentes

    Cet appareil a une capacité de coupure de 100A, ce qui le rend adapté pour protéger les installations électriques contre les surcharges et les courts-circuits dans des environnements industriels. Sa conception robuste permet de gérer efficacement les situations de surcharge, garantissant ainsi la sécurité des équipements connectés.

    Les seuils de protection pour les surcharges peuvent être réglés sur 9 positions, allant de 40A à 100A, tandis que le seuil pour les courts-circuits peut également être ajusté sur 9 positions, variant de 1,5 à 10 fois l'intensité nominale. Cela permet une personnalisation en fonction des besoins spécifiques de l'installation.

    L'appareil mesure 140 mm de large, 161 mm de haut et 86 mm de profondeur, avec un poids de 2,6 kg. Ces dimensions compactes facilitent son installation dans des espaces restreints, et il peut être monté à la fois en position horizontale et verticale.
