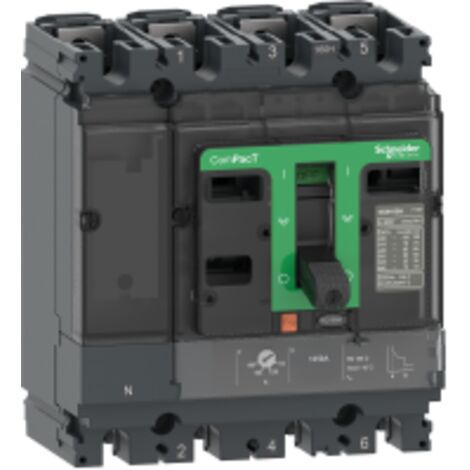

ComPacT NSX160H - disjoncteur - TM-D 100A - 70kA - 4P4D - montage fixe - C16H4TM100

Vendu par By Elec

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX160H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 100A et une protection contre les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Sa conception permet un montage fixe, offrant une flexibilité d'installation tant en position horizontale que verticale.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA
  • Endurance mécanique : 40 000 cycles
  • Durée de vie électrique : 40 000 cycles à 440 V In
  • Puissance dissipée par pôle : 7,7 W
  • Largeur : 140 mm
  • Hauteur : 161 mm
  • Profondeur : 86 mm
  • Poids : 2,6 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX160
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm
  • Utilisation

  • Protection contre surcharge (thermique)
  • Protection contre court-circuit (magnétique)
  • Calibre du déclencheur : 100 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable (plage de 0,7 à 1 x In)
  • Type de réglage du seuil instantané (Ii) : Fixe (plage de 800 A)
  • Protection différentielle : Sans
  • Autres informations

  • Plage de réglage de temporisation long retard : 120...400 s à 1,5 x In
  • 15 s à 6 x Ir
  • Réglage de protection du neutre : 1 x Ir (4d)
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      14 cm
    • Largeur
      140 mm
    • Hauteur
      161 mm
    • Profondeur
      86 mm

    Questions fréquentes

    Cet appareil a une capacité de coupure de 100A, ce qui le rend adapté pour protéger les installations électriques contre les courts-circuits dans des environnements industriels. Sa conception robuste permet de gérer des situations de surcharge tout en assurant la sécurité des équipements connectés.

    Le seuil long retard (Ir) est réglable dans une plage de 0,7 à 1 x In, tandis que le seuil instantané (Ii) est fixe à 800 A. Ces réglages permettent d'adapter la protection en fonction des besoins spécifiques de l'installation, offrant ainsi une flexibilité pour gérer les variations de charge.

    L'endurance mécanique de cet appareil est de 40 000 cycles, ce qui indique sa capacité à résister à des opérations fréquentes sans défaillance. Cette durabilité est cruciale pour garantir une protection fiable dans des environnements où les interruptions de service doivent être minimisées.
