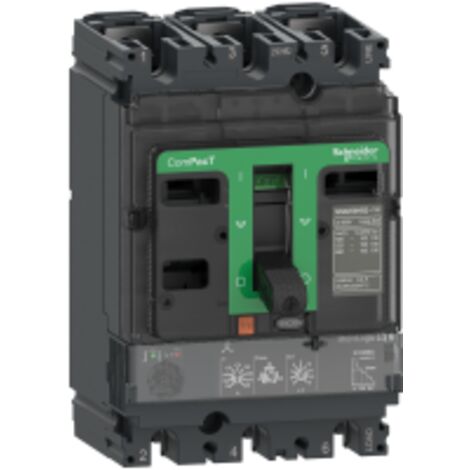

ComPacT NSX160H - disjoncteur - MicroLogic 2.2 M 150A 3P3D - 70kA - fixe - C16H32M150

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX160H est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 70 kA et un courant nominal de 150 A, il est adapté pour des applications variées. Ce modèle est équipé d'un système de protection contre les surcharges et les courts-circuits, garantissant une réponse rapide en cas de défaillance.

Spécifications techniques

Tension assignée d'isolement : 800 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA

Endurance mécanique : 40 000 cycles

Durée de vie électrique : 40 000 cycles à 440 V In

Puissance dissipée par pôle : 8,1 W

Largeur : 105 mm

Hauteur : 161 mm

Profondeur : 86 mm

Poids du produit : 2,2 kg

Compatibilité et accessoires

Code de compatibilité : NSX160

Installation

Support de montage : Plaque arrière

Position de montage : Horizontal et vertical

Raccordement amont : Façade

Raccordement aval : Façade

Pas de raccordement : 35 mm

Utilisation

Protection contre surcharge (long retard)

Protection court retard avec retard fixe

Protection instantanée contre court-circuit

Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de 70 à 150 A

Réglage du seuil court retard (Isd) : Réglable sur 9 positions, plage de 5 à 13 x Ir

Autres informations

Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour température supérieure à la valeur de consigne (95 % Ith)

Mémoire thermique : 20 minutes avant et après le déclenchement

Caractéristiques

Marque
SCHNEIDER
Intensité courant
150 A
Quantité par pack
1
Fonction du disjoncteur
Bipolaire
Hauteur
161 mm
Largeur
105 mm
Matières
Plastique
Nombre de pôle(s)
3
Poids
2200 g
Réseau électrique
Monophasé
Tension électrique
230 V
Type de connecteur
Bipolaire
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67791219
MMID
471835100404
Réf. fabricant
3606481999191
EAN
3606481999191

Questions fréquentes

Ce dispositif a une capacité de coupure de 70 kA, ce qui le rend adapté pour protéger des installations électriques contre les surcharges et les courts-circuits. Cette capacité permet une réponse rapide en cas de défaillance, garantissant ainsi la sécurité des équipements connectés.

Les seuils de protection peuvent être réglés sur 9 positions différentes. Le seuil de protection contre les surcharges (long retard) est réglable dans une plage de 70 à 150 A, tandis que le seuil de protection court retard est ajustable entre 5 et 13 fois l'intensité nominale.

L'endurance mécanique de cet appareil est de 40 000 cycles, tandis que sa durée de vie électrique est également de 40 000 cycles à 440 V. Ces spécifications indiquent une robustesse et une fiabilité élevées pour une utilisation prolongée.

Réponses générées par IA à partir des informations vendeur
