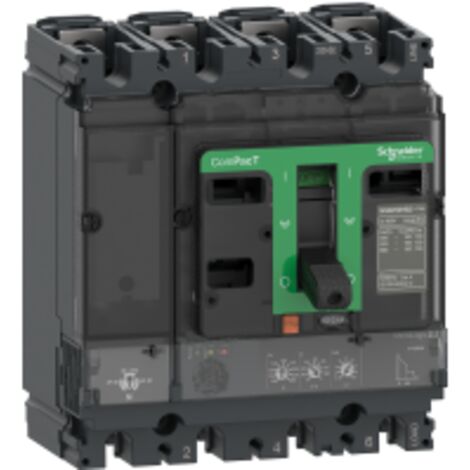

ComPacT NSX160H - disjoncteur - MicroLogic 2.2 100A - 4P4D - 70kA - fixe - C16H42D100

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX160H est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 100A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé d'un système de signalisation locale pour indiquer l'état de fonctionnement et les surcharges.

Spécifications techniques

Tension assignée d'isolement : 800 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA

Endurance mécanique : 40 000 cycles

Durée de vie électrique : 40 000 cycles à 440 V In

Puissance dissipée par pôle : 3,6 W

Dimensions : 140 mm (largeur) x 161 mm (hauteur) x 86 mm (profondeur)

Poids : 2,6 kg

Compatibilité et accessoires

Code de compatibilité : NSX160

Nombre d'emplacements : 5 slot(s)

Installation

Support de montage : Plaque arrière

Position de montage : Horizontal et vertical

Raccordement amont : Façade

Raccordement aval : Façade

Pas de raccordement : 35 mm

Utilisation

Protection contre surcharge (long retard)

Protection court retard avec retard fixe

Protection instantanée contre court-circuit

Réglage du seuil long retard (Ir) : Réglable sur 9 positions

Plage de réglage du seuil long retard : 40...100 A

Réglage de protection du neutre : 0,5 x Ir (3d + N/2), 1 x Ir (4d), Aucune protection (3d)

Autres informations

Type de réglage du capteur instantané (Isd) : Réglable sur 9 positions

Zone de verrouillage sélectif logique ZSI : Sans

Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir

Caractéristiques

Marque
SCHNEIDER
Intensité courant
100 A
Quantité par pack
1
Fonction du disjoncteur
Bipolaire
Hauteur
161 mm
Largeur
140 mm
Matières
Plastique
Nombre de pôle(s)
4
Poids
2600 g
Profondeur
86 mm
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67790472
MMID
775269355324
Réf. fabricant
3606481998842
EAN
3606481998842

Questions fréquentes

Cet équipement a une capacité de coupure maximale de 100 kA à 220/240 V CA, ce qui le rend adapté pour protéger les installations électriques contre les surcharges et les courts-circuits dans des environnements industriels. Cette capacité permet de gérer efficacement les situations de surcharge, garantissant ainsi la sécurité des circuits électriques.

Le réglage du seuil de protection contre les surcharges se fait sur 9 positions, avec une plage de réglage de 40 à 100 A. Cela permet d'adapter la protection en fonction des besoins spécifiques de l'installation électrique.

Les dimensions de cet équipement sont de 140 mm de largeur, 161 mm de hauteur et 86 mm de profondeur, avec un poids de 2,6 kg. Ces caractéristiques facilitent son installation sur une plaque arrière, que ce soit en position horizontale ou verticale.

Réponses générées par IA à partir des informations vendeur
