ComPacT NSX160H - disjoncteur - MA 100A - 3P3D - 70kA - montage fixe - C16H3MA100

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande

Tarifs négociés HT jusqu'à -20%

Vendu par By Elec

Ces articles peuvent vous intéresser !

Disjoncteur 1P+N 3kA C-16A 1 Module - HAGER - MFN716HAGER
8 options

Disjoncteur 1P+N 3kA C-16A 1 Module - HAGER - MFN716

640
Livraison gratuite
Disjoncteur 1P+N 3kA C-25A 1 Module - HAGER - MFN725HAGER
8 options

Disjoncteur 1P+N 3kA C-25A 1 Module - HAGER - MFN725

640
Livraison gratuite
Disjoncteur 1P+N 3kA C-32A 1 Module - HAGER - MFN732HAGER
8 options

Disjoncteur 1P+N 3kA C-32A 1 Module - HAGER - MFN732

640
Livraison gratuite
DisjoncteurSCHNEIDER ELECTRIC
12 options

Disjoncteur

253
Livraison gratuite
Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702HAGER
8 options

Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702

640
Livraison gratuite
Disjoncteur 1P+N 3kA C-16A connexion SanVis 1 Module - HAGER - MFS716HAGER
7 options
N°1 des ventes

Disjoncteur 1P+N 3kA C-16A connexion SanVis 1 Module - HAGER - MFS716

332
Livraison gratuite
Disjoncteur 1P+N 3kA C-20A 1 Module - HAGER - MFN720HAGER
8 options

Disjoncteur 1P+N 3kA C-20A 1 Module - HAGER - MFN720

640
Livraison gratuite

Comparer à des articles similaires

Informations produit

Description

Description générale

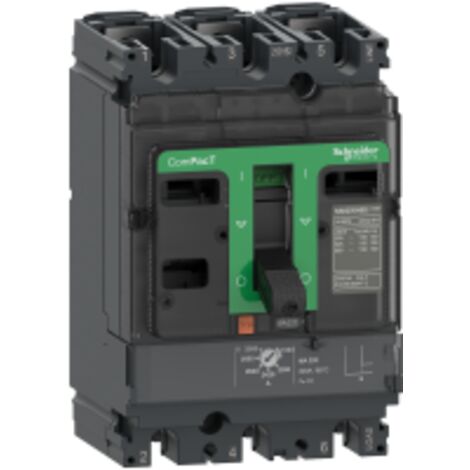

Le disjoncteur ComPacT NSX160H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec un calibre de 100A et une capacité de coupure de 70kA, il est adapté pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est monté de manière fixe et peut être installé en position horizontale ou verticale.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA 50/60 Hz
  • Endurance mécanique : 40 000 cycles
  • Durée de vie électrique : 40 000 cycles à 440 V In / 22 000 cycles à 440 V In / 15 000 cycles à 690 V In / 27 500 cycles à 690 V In
  • Puissance dissipée par pôle : 3,8 W
  • Largeur : 105 mm
  • Hauteur : 161 mm
  • Profondeur : 86 mm
  • Poids du produit : 2,2 kg
  • Code de compatibilité : NSX160
  • Compatibilité et accessoires

  • Type de protection : protection (magnétique) court-circuit
  • Calibre du déclencheur : 100 A à 65 °C
  • Type de réglage du capteur instantané (Isd) : Réglable
  • Plage de réglage du seuil court retard : 9...14 x In
  • Type de réglage du seuil instantané (Ii) : Réglable 9 positions
  • Plage de réglage du seuil instantané : 9...14 x In
  • Protection différentielle : Sans
  • Nombre d'emplacements : 5 slot(s)
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Intensité courant
      100 A
    • Fonction du disjoncteur
      Bipolaire
    • Hauteur
      161 mm
    • Largeur
      105 mm
    • Matières
      Plastique
    • Nombre de pôle(s)
      3
    • Poids
      200 g
    • Profondeur
      86 mm
    • Type de connecteur
      Bipolaire
    • Type de disjoncteur
      Coupe circuit
    • Réf. ManoMano
      ME67790625
    • MMID
      515029325625
    • Réf. fabricant
      3606481999115
    • EAN
      3606481999115

    Questions fréquentes

    L'endurance mécanique de cet équipement est de 40 000 cycles, tandis que la durée de vie électrique varie de 15 000 à 40 000 cycles selon la tension d'utilisation.

    Cet appareil a une capacité de coupure de 70kA et est recommandé pour une utilisation dans des environnements industriels et commerciaux.

    Le seuil instantané peut être réglé sur 9 positions, avec une plage de réglage de 9 à 14 fois l'intensité nominale. Le seuil court retard est également réglable dans la même plage.

    Réponses générées par IA à partir des informations vendeur
