Informations produit
Description

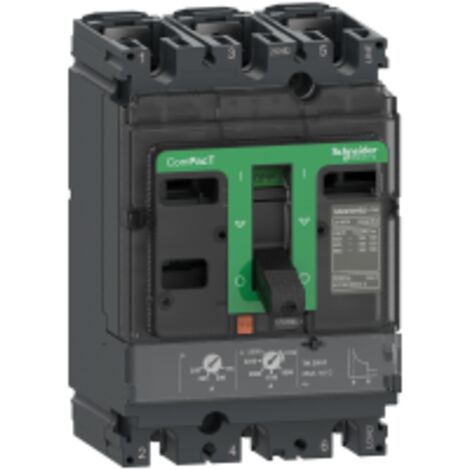

Disjoncteur ComPact NSX160B 160A déclencheur TM-D intégré
Ce disjoncteur industriel est fabriqué par Schneider Electric. La référence C16F3TM160 fait partie de la gamme ComPact NSX. La gamme ComPacT NSX équipée de déclencheurs magnéto-thermiques TM-D, assure une protection efficace contre les surcharges et courts-circuits. Ces appareils, conçus pour les tableaux de distribution basse tension, garantissent une sécurité accrue et un sectionnement fiable dans des environnements industriels et tertiaires. Ils combinent simplicité, robustesse et conformité aux normes CEI 60947.
Le raccordement de ce produit est réalisé au niveau de l'épanouisseur monobloc en partie haute du disjoncteur. Des accessoires (borne, prises arrières, plages ...) pour effectuer un racccordement adapté à votre installation sont commandables séparément.
De calibre 160A, la référence NSX160B C16F3TM160 assure un pouvoir de coupure de 36kA à une tension de 415Vca selon la norme CEI 60947-2. Ce produit peut être installé sur un circuit de tension 690V.
La commande de ce dispositif de protection se fait par le maneton positionné en façade du disjoncteur.
Ce disjoncteur électrique compact est un disjoncteur 3 pôles. Les 3 phases sont protégées.
La réf C16F3TM160 dispose d'un déclencheur TM-D magnétothermique. Il occupe 6 modules dans votre tableau électrique.
Les points clés du disjoncteur NSX160B 160A C16F3TM160 Schneider Electric
- Calibre : 160A
- Pouvoir de coupure : 36kA à 415Vca selon la norme CEI 60947-2
- Polarité : 3P 3d
- Déclencheur : TM-D
- Encombrement : 6 modules
- Garantie : 18 mois
ComPacT Nouvelle Génération : le nouveau visage de la technologie des disjoncteurs connectés
Caractéristiques
- MarqueSCHNEIDER
- Intensité courant160 A
- Fonction du disjoncteurTripolaire
- MatièresPlastique
- Nombre de pôle(s)3
- Poids200 g
- Pouvoir de coupure36 kA
- Type de disjoncteurCoupe circuit
- Réf. ManoManoME71389627
- MMID513035994929
- Réf. fabricantC16F3TM160
- EAN3606481997104
Questions fréquentes
Quelle est la capacité de coupure de ce disjoncteur et dans quel type d'environnement est-il recommandé de l'utiliser ?
Ce disjoncteur a une capacité de coupure de 36 kA, ce qui le rend adapté pour une utilisation dans des environnements industriels et commerciaux.
Quels sont les réglages disponibles pour le seuil long retard et le seuil instantané ?
Le seuil long retard est réglable dans une plage de 0,7 à 1 x In, tandis que le seuil instantané est fixé à 1250 A.
Quelles sont les dimensions et le poids de ce dispositif ?
Les dimensions de ce dispositif sont de 105 mm de largeur, 161 mm de hauteur et 86 mm de profondeur, avec un poids de 2,2 kg.
