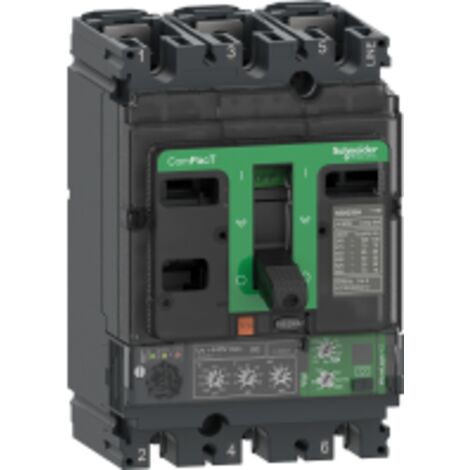

ComPacT NSX160B - disjoncteur Vigi - MicroLogic 4.2 160A - 3P3D - 25kA - fixe

Informations produit

Description

Description générale

Le disjoncteur Vigi ComPacT NSX160B est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 160A et une protection différentielle intégrée, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé de la technologie MicroLogic 4.2, offrant des fonctionnalités avancées pour la protection contre les surcharges et les courts-circuits.

Spécifications techniques

Tension assignée d'isolement : 500 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 40 kA à 220/240 V CA

Endurance mécanique : 40 000 cycles

Durée de vie électrique : 40 000 cycles à 440 V In

Puissance dissipée par pôle : 12,29 W

Type de protection : surcharge, court retard, instantanée, différentielle

Calibre du déclencheur : 160 A à 40 °C

Dimensions : Largeur 105 mm, Hauteur 161 mm, Profondeur 86 mm

Poids : 2,2 kg

Compatibilité et accessoires

Code de compatibilité : NSX160

Installation

Support de montage : Plaque arrière

Position de montage : Horizontal et vertical

Raccordement amont : Façade

Raccordement aval : Façade

Pas de raccordement : 35 mm

Utilisation

Mode opératoire : Off avec interrupteur rotatif IΔn

Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir

Autres informations

Type de réglage du seuil long retard (Ir) : Réglable sur 9 positions

Plage de réglage du seuil long retard : 63...160 A

Type de réglage de la temporisation : Fixe

Plage de réglage de temporisation long retard : 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir

Type de réglage du capteur instantané (Isd) : Réglable

Plage de réglage du seuil court retard : 1,5...10 x Ir

Type de réglage de retard instantané : Fixe

Plage de réglage du seuil instantané : 2400 A

Type de réglage de sensibilité différentielle : Réglable

Plage de réglage du seuil de sensibilité différentielle : 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A

Type de réglage de la temporisation protection différentielle : Réglable

Réglage de temporisation protection différentielle : 0 ms, 60 ms, 150 ms, 500 ms, 1 s

Zone de verrouillage sélectif logique ZSI : Sans

Nombre d'emplacements : 5 slot(s)

Caractéristiques

Marque
SCHNEIDER
Intensité courant
160 A
Fonction du disjoncteur
Bipolaire
Hauteur
161 mm
Largeur
105 mm
Matières
Plastique
Nombre de pôle(s)
3
Poids
2200 g
Pouvoir de coupure
25 kA
Réseau électrique
Monophasé
Tension électrique
400 V
Type de connecteur
Bipolaire
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67788556
MMID
407736893142
Réf. fabricant
3606481993274
EAN
3606481993274

Questions fréquentes

La plage de réglage du seuil de sensibilité différentielle est de 30 mA à 5 A.

Le pouvoir assigné de coupure de service est de 40 kA à 220/240 V CA.

L'endurance mécanique de cet appareil est de 40 000 cycles.

Réponses générées par IA à partir des informations vendeur

ComPacT NSX160B - disjoncteur Vigi - MicroLogic 4.2 160A - 3P3D - 25kA - fixe - C16B34V160
