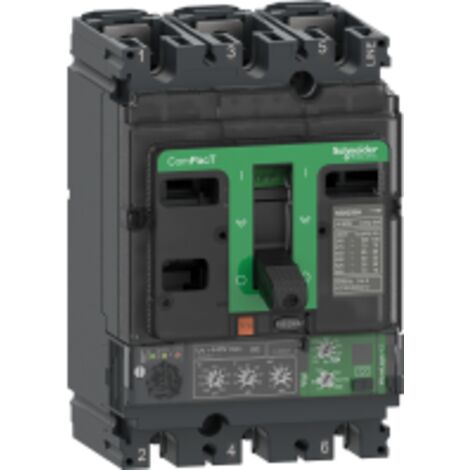

ComPacT NSX160B - disjoncteur Vigi - MicroLogic 4.2 100A - 3P3D - 25kA - fixe - C16B34V100

Name: ComPacT NSX160B - disjoncteur Vigi - MicroLogic 4.2 100A - 3P3D - 25kA - fixe - C16B34V100
Brand: SCHNEIDER
SKU: 3606481993267
Price: 1257.28 EUR
Availability: InStock

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec

Informations produit

Description

Complémentaires[Ui] tension assignée d'isolement : 500 V CA 50/60 Hz[Uimp] tension assignée de tenue aux chocs : 8 kV[Ics] pouvoir assigné de coupure de service : 40 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-225 kA à 380/415 V CA 50/60 Hz se conformer à CEI 60947-220 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-215 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-2Endurance mécanique : 40000 cycleDurée de vie électrique : 40000 cycle à 440 V In/220000 cycle à 440 V In15000 cycle à 690 V In/27500 cycle à 690 V Inpuissance dissipée par pôle : 4,8 W N4,8 W L1 et L33,9 W L2Support de montage : Plaque arrièrePosition de montage : Horizontal et verticalFlat on the backRaccordement amont : FaçadeRaccordement aval : Façade"Pas" de raccordement : 35 mmType de protection : pour protection surcharge (long retard) pour protection court retard avec retard fixe pour protection instantanée contre court-circuit pour protection différentielleCalibre du déclencheur : 100 A à 40 °CType de réglage du seuil long retard (Ir) : Réglable 9 positionsPlage de réglage du seuil long retard : 40...100 AType de réglage de la temporisation : Fixe[tr] plage de réglage de temporisation long retard : 400 s à 1,5 x Ir16 s à 6 x Ir11 s à 7,2 x IrMémoire thermique : 20 minutes avant et après le déclenchementType de réglage du capteur instantané (Isd) : Réglable[Isd] plage de réglage du seuil court retard : 1,5...10 x IrType de réglage de retard instantané : Fixe[tsd] gamme de réglage de la temporisation courte : 0,02 sType de réglage du seuil instantané (Ii) : FixePlage de réglage du seuil instantané : 1500 AProtection différentielle : IntégréeType : Classe AType de réglage de sensibilité différentielle : Réglable[Idn] plage de réglage du seuil de sensibilité différentielle : 30 mA100 mA300 mA500 mA1 A3 A5 AMode opératoire : Off utilisation de l'interrupteur rotatif IΔnType de réglage de la temporisation protection différentielle : Réglable[Δt] réglage de temporisation protection différentielle : 0 ms60 ms150 ms500 ms1 sZone de verrouillage sélectif logique ZSI : SansNombre d'emplacements : 5 slot(s)Signalisation locale : pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurcharge DEL 90 % Ir (orange)Largeur : 105 mmHauteur : 161 mmProfondeur : 86 mmPoids du produit : 2,2 kgCode de compatibilité : NSX160

Caractéristiques

Marque
SCHNEIDER
Intensité courant
100 A
Fonction du disjoncteur
Bipolaire
Hauteur
161 mm
Matières
Plastique
Nombre de pôle(s)
3
Poids
2200 g
Pouvoir de coupure
25 kA
Temporisation
1 s
Type de connecteur
Bipolaire
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67788778
MMID
108408858362
Réf. fabricant
3606481993267
EAN
3606481993267

Questions fréquentes

Cet appareil a une capacité de coupure de 25 kA, ce qui signifie qu'il peut interrompre un courant de court-circuit jusqu'à cette valeur sans subir de dommages. Cela assure une protection efficace des installations électriques contre les surcharges et les courts-circuits.

La protection différentielle de cet appareil est de classe A et peut être réglée avec des seuils allant de 30 mA à 5 A. Cela permet d'adapter la sensibilité de la protection en fonction des besoins spécifiques de l'installation.

L'endurance mécanique est de 40 000 cycles, tandis que la durée de vie électrique est de 40 000 cycles à 440 V In et 22 000 cycles à 690 V In. Ces valeurs indiquent la robustesse et la fiabilité de l'appareil, garantissant une utilisation prolongée sans défaillance.
