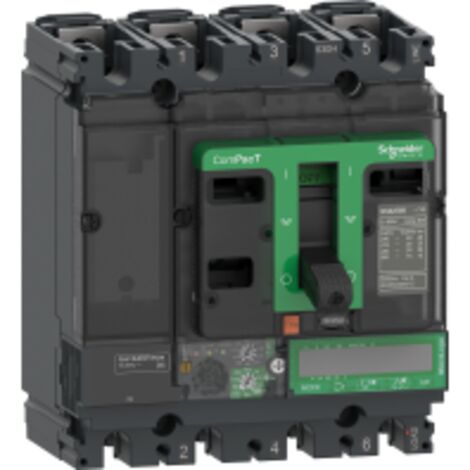

ComPacT NSX100N - disjoncteur Vigi - MicroLogic 7.2 E 100A - 4P4D - 50kA - fixe - C10N47E100

15 € offerts dès 250 €
avec le code

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec

Ces articles peuvent vous intéresser !

Disjoncteur 1P+N 3kA C-6A 1 Module - HAGER - MFN706HAGER
8 options
N°1 des ventes

Disjoncteur 1P+N 3kA C-6A 1 Module - HAGER - MFN706

638
Disjoncteur 1P+N 3kA C-16A 1 Module - HAGER - MFN716HAGER
8 options
N°1 des ventes

Disjoncteur 1P+N 3kA C-16A 1 Module - HAGER - MFN716

638
Disjoncteur 1P+N 3kA C-32A 1 Module - HAGER - MFN732HAGER
8 options
N°1 des ventes

Disjoncteur 1P+N 3kA C-32A 1 Module - HAGER - MFN732

638
Livraison gratuite
Disjoncteur 1P+N 3kA C-25A connexion SanVis 1 Module - HAGER - MFS725HAGER
7 options

Disjoncteur 1P+N 3kA C-25A connexion SanVis 1 Module - HAGER - MFS725

330
Disjoncteur 2A 1P+N Courbe C 4.5kA borne à vis pour rail DIN DT40 Prodis SCHNEIDER ELECTRIC A9N21020SCHNEIDER ELECTRIC

Disjoncteur 2A 1P+N Courbe C 4.5kA borne à vis pour rail DIN DT40 Prodis SCHNEIDER ELECTRIC A9N21020

2
51,46€
Schneider Electric – Disjoncteur tétrapolaire 40A courbe C – 4 pôles – 6000A pouvoir de coupure – Connexion rapide sans vis – A9F77440SCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 40A courbe C – 4 pôles – 6000A pouvoir de coupure – Connexion rapide sans vis – A9F77440

253
Schneider Electric – Disjoncteur bipolaire 16A – Courbe C – Type de connexion à vis – Protection contre surintensité et court-circuitSCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur bipolaire 16A – Courbe C – Type de connexion à vis – Protection contre surintensité et court-circuit

253
Livraison gratuite
DisjoncteurSCHNEIDER ELECTRIC
12 options

Disjoncteur

253
Livraison gratuite
Disjoncteur 1P+N 3kA C1A 1M - DISJONCTEURS PH+N HAGER MFN701HAGER
8 options
N°1 des ventes

Disjoncteur 1P+N 3kA C1A 1M - DISJONCTEURS PH+N HAGER MFN701

638
Schneider Electric – Disjoncteur tétrapolaire 32A – Courbe D – 4 pôles – Raccordement peignable ou à vis – A9F75432SCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 32A – Courbe D – 4 pôles – Raccordement peignable ou à vis – A9F75432

253
Schneider Electric – Disjoncteur tétrapolaire 20A – Courbe D – Raccordement à vis – 6 kA – Installation électrique tertiaire – A9F75420SCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 20A – Courbe D – Raccordement à vis – 6 kA – Installation électrique tertiaire – A9F75420

253
Disjoncteur électrique 1 module à bornes auto - 6A - 1P+N - Courbe C - 3kA - SanVis - MFS706 - HagerHAGER
7 options

Disjoncteur électrique 1 module à bornes auto - 6A - 1P+N - Courbe C - 3kA - SanVis - MFS706 - Hager

330
Hager – Disjoncteur unipolaire 10A – Courbe C 3kA – Connexion automatique – 1 module pour habitat – Conforme NF C 15-100HAGER
7 options

Hager – Disjoncteur unipolaire 10A – Courbe C 3kA – Connexion automatique – 1 module pour habitat – Conforme NF C 15-100

330
Livraison gratuite
Hager – Disjoncteur unipolaire 10A courbe C 3kA – Connexion à vis – Pour circuits jusqu'à 1.5 mm² – Protection électriqueHAGER
8 options
N°1 des ventes

Hager – Disjoncteur unipolaire 10A courbe C 3kA – Connexion à vis – Pour circuits jusqu'à 1.5 mm² – Protection électrique

638
Livraison gratuite
Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702HAGER
8 options
N°1 des ventes

Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702

638
Livraison gratuite
Disjoncteur 1P+N 3kA C-16A connexion SanVis 1 Module - HAGER - MFS716HAGER
7 options

Disjoncteur 1P+N 3kA C-16A connexion SanVis 1 Module - HAGER - MFS716

330
Livraison gratuite
Disjoncteur 1P+N 3kA C-2A connexion SanVis 1 Module - HAGER - MFS702HAGER
7 options

Disjoncteur 1P+N 3kA C-2A connexion SanVis 1 Module - HAGER - MFS702

330
Livraison gratuite
Disjoncteur 1P+N 3kA C-20A 1 Module - HAGER - MFN720HAGER
8 options
N°1 des ventes

Disjoncteur 1P+N 3kA C-20A 1 Module - HAGER - MFN720

638
Disjoncteur 1P+N 3kA C-32A connexion SanVis 1 Module - HAGER - MFS732HAGER
7 options

Disjoncteur 1P+N 3kA C-32A connexion SanVis 1 Module - HAGER - MFS732

330
Livraison gratuite
Hager – Disjoncteur unipolaire 20A – Courbe C – Pouvoir de coupure 3kA – 1 module 18mm – Bornes automatiques pour installation rapideHAGER
7 options

Hager – Disjoncteur unipolaire 20A – Courbe C – Pouvoir de coupure 3kA – 1 module 18mm – Bornes automatiques pour installation rapide

330
Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur Vigi ComPacT NSX100N est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 100A et une protection intégrée contre les défauts d'isolement, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé d'un affichage LCD pour un suivi facile des paramètres de fonctionnement et d'une signalisation locale pour indiquer l'état de l'appareil.

Spécifications techniques

  • Tension assignée d'isolement : 500 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 90 kA à 220/240 V CA, 250 kA à 380/415 V CA, 236 kA à 440 V CA, 235 kA à 500 V CA, 210 kA à 525 V CA, 210 kA à 660/690 V CA
  • Endurance mécanique : 50 000 cycles
  • Durée de vie électrique : 50 000 cycles à 440 V In, 20 000 cycles à 690 V In
  • Puissance dissipée par pôle : 5,8 W
  • Type de protection : surcharge, court retard, instantanée contre court-circuit, protection différentielle
  • Calibre du déclencheur : 100 A à 40 °C
  • Dimensions : Largeur 140 mm, Hauteur 161 mm, Profondeur 86 mm
  • Poids : 2,4 kg

    • Compatibilité et accessoires

  • Code de compatibilité : NSX100

    • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm

    • Utilisation

  • Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de 40 à 100 A
  • Réglage de la temporisation long retard : 15 à 400 s à 1,5 x Ir, 0,5 à 16 s à 6 x Ir, 0,35 à 11 s à 7,2 x Ir
  • Réglage de protection du neutre : 0,5 x Ir (3d + N/2), 1 x Ir (4d), Aucune protection (3d)
  • Type de réglage du capteur instantané (Isd) : Réglable, plage de 1,5 à 10 x Ir
  • Type de réglage de la temporisation courte : 0 à 0,4 s I²t=off, 0,1 à 0,4 s I²t=on
  • Plage de réglage du seuil instantané (Ii) : Réglable, de 1,5 à 15 x In
  • Protection différentielle : Intégrée, Classe A, plage de réglage de 30 mA à 5 A
  • Mode opératoire : Off, utilisation de l'interrupteur rotatif IΔn
  • Zone de verrouillage sélectif logique ZSI : Sans
  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir

    • Autres informations

  • Type d'afficheur : Afficheur LCD
  • Type de mesure : Compteur d'énergie, historiques temps emboutissage, tableaux des événements, indicateurs de maintenance, valeurs instantanées et de demande, qualité d'alimentation, mesure de l'énergie, demande de courant et puissance

    • Caractéristiques

    • Marque
      SCHNEIDER
    • Intensité courant
      100 A
    • Quantité par pack
      1
    • Fonction du disjoncteur
      Unipolaire
    • Hauteur
      161 mm
    • Matières
      Plastique
    • Nombre de pôle(s)
      4
    • Poids
      2400 g
    • Type de connecteur
      Bipolaire
    • Type de disjoncteur
      Coupe circuit
    • Réf. ManoMano
      ME67789557
    • MMID
      879858148038
    • Réf. fabricant
      3606481994547
    • EAN
      3606481994547

    Questions fréquentes

    Le pouvoir assigné de coupure de service est de 90 kA à 220/240 V CA.

    Le seuil long retard (Ir) est réglable sur 9 positions, avec une plage de réglage de 40 à 100 A.

    La durée de vie électrique est de 50 000 cycles à 440 V In.
