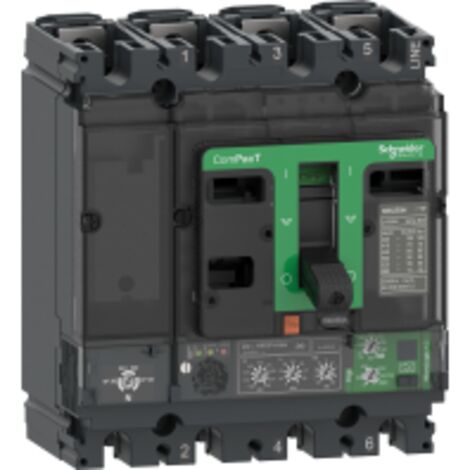

ComPacT NSX100N - disjoncteur Vigi - MicroLogic 4.2 100A - 4P4D - 50kA - fixe - C10N44V100

15 € offerts dès 250 €
avec le code

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX100N est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 100A et une protection intégrée contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans divers environnements. Ce modèle est équipé de la technologie MicroLogic 4.2, offrant des fonctionnalités avancées pour une gestion efficace de l'énergie.

Spécifications techniques

Tension assignée d'isolement : 500 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 90 kA à 220/240 V CA, 250 kA à 380/415 V CA, 250 kA à 440 V CA, 236 kA à 500 V CA, 210 kA à 525 V CA, 210 kA à 660/690 V CA

Endurance mécanique : 50 000 cycles

Durée de vie électrique : 50 000 cycles à 440 V In, 20 000 cycles à 690 V In

Puissance dissipée par pôle : 5,8 W

Dimensions : Largeur 140 mm, Hauteur 161 mm, Profondeur 86 mm

Poids : 2,4 kg

Compatibilité et accessoires

Code de compatibilité : NSX100

Installation

Support de montage : Plaque arrière

Position de montage : Horizontal et vertical

Raccordement amont : Façade

Raccordement aval : Façade

Pas de raccordement : 35 mm

Utilisation

Type de protection : Surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit, protection différentielle

Calibre du déclencheur : 100 A à 40 °C

Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de 40...100 A

Réglage de la temporisation : Fixe, plage de 400 s à 1,5 x Ir

Réglage de protection du neutre : 0,5 x Ir (3d + N/2), 1 x Ir (4d), Aucune protection (3d)

Type de réglage du capteur instantané (Isd) : Réglable, plage de 1,5...10 x Ir

Protection différentielle : Intégrée, classe A, réglable de 30 mA à 5 A

Autres informations

Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir

Zone de verrouillage sélectif logique ZSI : Sans

Nombre d'emplacements : 5 slot(s)

Caractéristiques

Marque
SCHNEIDER
Intensité courant
100 A
Quantité par pack
1
Fonction du disjoncteur
Bipolaire
Hauteur
161 mm
Largeur
140 mm
Matières
Plastique
Nombre de pôle(s)
4
Poids
2400 g
Temporisation
1 s
Type de connecteur
Bipolaire
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67789383
MMID
697210924063
Réf. fabricant
3606481993601
EAN
3606481993601

Questions fréquentes

Cet appareil offre une protection intégrée contre les surcharges avec un réglage du seuil long retard (Ir) ajustable sur 9 positions, dans une plage de 40 à 100 A, ainsi qu'une protection instantanée contre les courts-circuits.

Le raccordement amont et aval se fait par la façade, et il est conçu pour un montage horizontal ou vertical, avec un pas de raccordement de 35 mm.

La protection différentielle intégrée est de classe A et est réglable de 30 mA à 5 A, offrant ainsi une flexibilité pour s'adapter aux besoins spécifiques de l'installation.

Réponses générées par IA à partir des informations vendeur
