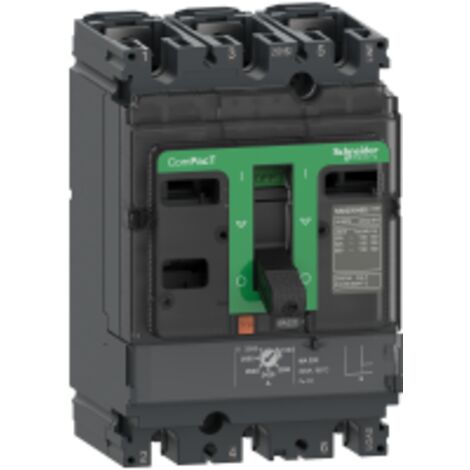

ComPacT NSX100N - disjoncteur - MA 12.5A - 3P3D - 50kA - montage fixe - C10N3MA013

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande

Tarifs négociés HT jusqu'à -20%

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX100N est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec un courant nominal de 12,5 A et une capacité de coupure de 50 kA, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est monté de manière fixe et offre une grande fiabilité grâce à sa conception robuste.

Spécifications techniques

Tension assignée d'isolement : 800 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 90 kA à 220/240 V CA 50/60 Hz

Endurance mécanique : 50 000 cycles

Durée de vie électrique : 50 000 cycles à 440 V In

Puissance dissipée par pôle : 0,63 W

Type de protection : protection (magnétique) court-circuit

Calibre du déclencheur : 12,5 A à 65 °C

Largeur : 105 mm

Hauteur : 161 mm

Profondeur : 86 mm

Poids du produit : 2,05 kg

Compatibilité et accessoires

Code de compatibilité : NSX100

Installation

Support de montage : Plaque arrière

Position de montage : Horizontal et vertical

Raccordement amont : Façade

Raccordement aval : Façade

Pas de raccordement : 35 mm

Utilisation

Type de réglage du capteur instantané (Isd) : Réglable 9 positions

Plage de réglage du seuil court retard : 6...14 x In

Type de réglage du seuil instantané (Ii) : Réglable 9 positions

Plage de réglage du seuil instantané : 6...14 x In

Protection différentielle : Sans

Nombre d'emplacements : 5 slot(s)

Caractéristiques

Marque
SCHNEIDER
Intensité courant
12.5 A
Fonction du disjoncteur
Bipolaire
Matières
Plastique
Nombre de pôle(s)
3
Poids
200 g
Pouvoir de coupure
50 kA
Tension électrique
230 V
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67789038
MMID
150943908041
Réf. fabricant
3606481998354
EAN
3606481998354

Questions fréquentes

Cet appareil a une capacité de coupure de 50 kA, ce qui le rend adapté pour protéger les installations électriques dans des environnements industriels où des courants de court-circuit élevés peuvent survenir. Cette caractéristique assure une protection efficace contre les surcharges et les courts-circuits.

Le dispositif offre un réglage du seuil instantané et du seuil court retard, chacun étant ajustable sur 9 positions. La plage de réglage pour le seuil court retard est de 6 à 14 fois l'intensité nominale, permettant une personnalisation selon les besoins spécifiques de l'installation.

L'endurance mécanique de cet équipement est de 50 000 cycles, tandis que sa durée de vie électrique est également de 50 000 cycles à 440 V. Ces caractéristiques garantissent une longévité et une fiabilité élevées dans des conditions d'utilisation normales.

Réponses générées par IA à partir des informations vendeur
