Description générale

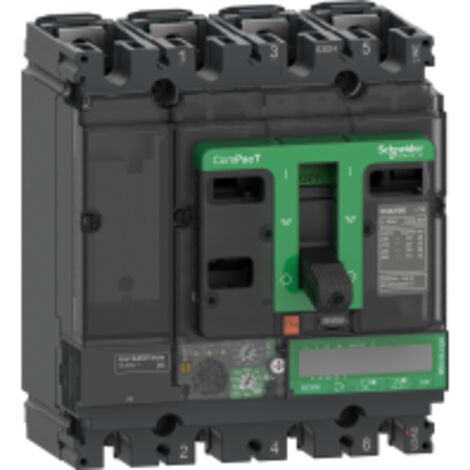

Le disjoncteur Vigi ComPacT NSX100H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 100A et une protection intégrée contre les défauts d'isolement, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé d'un affichage LCD pour un suivi facile des paramètres de fonctionnement et d'une signalisation locale pour indiquer l'état de l'appareil.Spécifications techniques
- Tension assignée d'isolement : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 8 kV
- Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA
- Endurance mécanique : 50 000 cycles
- Durée de vie électrique : 50 000 cycles à 440 V In
- Poids : 2,4 kg
- Dimensions : 140 mm (largeur) x 161 mm (hauteur) x 86 mm (profondeur)
Compatibilité et accessoires
- Code de compatibilité : NSX100
Installation
- Support de montage : Plaque arrière
- Position de montage : Horizontal et vertical
- Raccordement amont : Façade
- Raccordement aval : Façade
- Pas de raccordement : 35 mm
Utilisation
- Protection contre surcharge (long retard)
- Protection court retard
- Protection instantanée contre court-circuit
- Protection différentielle intégrée (Classe A)
Autres informations
- Type d'afficheur : Afficheur LCD
- Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir
- Zone de verrouillage sélectif logique ZSI : Sans
- Communication des données : Historique des temps d'emboutissage et tableaux des événements
