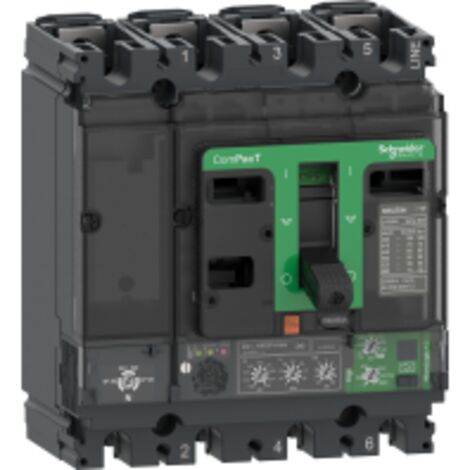

ComPacT NSX100H - disjoncteur Vigi - MicroLogic 4.2 100A - 4P4D - 70kA - fixe - C10H44V100

15 € offerts dès 250 €
avec le code

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur Vigi ComPacT NSX100H est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 100A et une protection différentielle intégrée, il est idéal pour une utilisation dans divers environnements. Ce modèle est équipé de la technologie MicroLogic 4.2, offrant des fonctionnalités avancées pour la gestion des surcharges et des courts-circuits.

Spécifications techniques

Tension assignée d'isolement : 500 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA

Endurance mécanique : 50 000 cycles

Durée de vie électrique : 50 000 cycles à 440 V In

Puissance dissipée par pôle : 5,8 W

Type de protection : surcharge, court retard, protection instantanée, protection différentielle

Calibre du déclencheur : 100 A à 40 °C

Dimensions : Largeur 140 mm, Hauteur 161 mm, Profondeur 86 mm

Poids : 2,4 kg

Compatibilité et accessoires

Code de compatibilité : NSX100

Installation

Support de montage : Plaque arrière

Position de montage : Horizontal et vertical

Raccordement amont : Façade

Raccordement aval : Façade

Pas de raccordement : 35 mm

Utilisation

Mode opératoire : Off avec interrupteur rotatif IΔn

Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir

Autres informations

Plage de réglage du seuil long retard : 40...100 A

Plage de réglage du seuil court retard : 1,5...10 x Ir

Plage de réglage du seuil de sensibilité différentielle : 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A

Zone de verrouillage sélectif logique ZSI : Sans

Nombre d'emplacements : 5 slot(s)

Caractéristiques

Marque
SCHNEIDER
Intensité courant
100 A
Quantité par pack
1
Fonction du disjoncteur
Bipolaire
Hauteur
161 mm
Indice de protection
IP40
Largeur
140 mm
Matières
Plastique
Nombre de pôle(s)
4
Poids
2400 g
Temporisation
1 s
Tension électrique
440 V
Type de connecteur
Bipolaire
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67790566
MMID
627818176615
Réf. fabricant
3606481993748
EAN
3606481993748

Questions fréquentes

La capacité de coupure de service de cet équipement est de 100 kA à 220/240 V CA.

Les seuils de réglage pour la protection différentielle varient de 30 mA à 5 A.

L'endurance mécanique de cet appareil est de 50 000 cycles.

Réponses générées par IA à partir des informations vendeur
