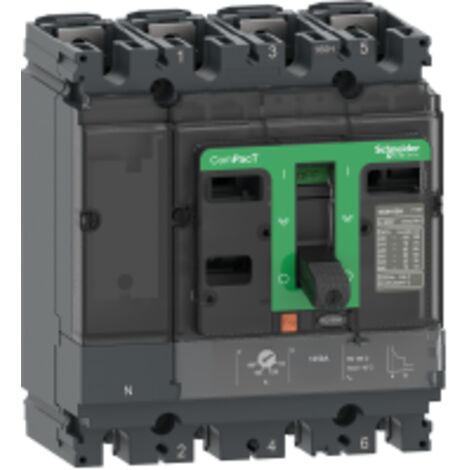

ComPacT NSX100H - disjoncteur - TM-D 80A - 4P4D - 70kA - montage fixe - C10H4TM080

Vendu par By Elec

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Description générale

Le ComPacT NSX100H est un disjoncteur à montage fixe, conçu pour offrir une protection efficace contre les surcharges et les courts-circuits. Avec un calibre de déclenchement de 80 A, il est adapté pour une utilisation dans des installations électriques variées. Sa conception robuste et ses caractéristiques techniques avancées garantissent une performance fiable et durable.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA
  • Endurance mécanique : 50 000 cycles
  • Durée de vie électrique : 50 000 cycles à 440 V In
  • Puissance dissipée par pôle : 8,77 W
  • Type de protection : surcharge (thermique) et court-circuit (magnétique)
  • Dimensions : Largeur 140 mm, Hauteur 161 mm, Profondeur 86 mm
  • Poids : 2,4 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX100
  • Nombre d'emplacements : 5 slots
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm
  • Utilisation

  • Calibre du déclencheur : 80 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable (plage de 0,7 à 1 x In)
  • Type de réglage du seuil instantané (Ii) : Fixe (plage de 640 A)
  • Protection différentielle : Sans
  • Autres informations

  • Plage de réglage de temporisation long retard : 120...400 s à 1,5 x In, 15 s à 6 x Ir
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      8.6 cm
    • Hauteur
      161 mm
    • Poids
      200 g
    • Intensité courant
      80 A

    Questions fréquentes

    La plage de réglage du seuil long retard est de 120 à 400 secondes à 1,5 fois l'intensité nominale, et de 15 secondes à 6 fois l'intensité de réglage.

    Le pouvoir assigné de coupure de service est de 100 kA à 220/240 V CA.

    Les dimensions de ce disjoncteur sont de 140 mm de largeur, 161 mm de hauteur et 86 mm de profondeur.

    Réponses générées par IA à partir des informations vendeur
