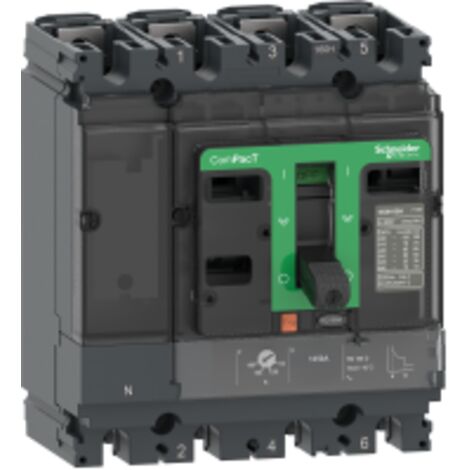

ComPacT NSX100H - disjoncteur - TM-D 63A - 4P4D - 70kA - montage fixe - C10H4TM063

Vendu par By Elec

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX100H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 70 kA et un courant nominal de 63 A, il est adapté pour un montage fixe et peut être installé en position horizontale ou verticale.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA, 70 kA à 380/415 V CA, 65 kA à 440 V CA, 35 kA à 500 V CA, 30 kA à 525 V CA, 10 kA à 660/690 V CA
  • Endurance mécanique : 50 000 cycles
  • Durée de vie électrique : 50 000 cycles à 440 V In, 20 000 cycles à 690 V In
  • Puissance dissipée par pôle : 8,61 W
  • Type de protection : surcharge (thermique) et court-circuit (magnétique)
  • Calibre du déclencheur : 63 A à 40 °C
  • Largeur : 140 mm
  • Hauteur : 161 mm
  • Profondeur : 86 mm
  • Poids : 2,4 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX100
  • Installation

  • Support de montage : Plaque arrière
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Position de montage : Horizontal et vertical
  • Pas de raccordement : 35 mm
  • Utilisation

  • Réglage du seuil long retard (Ir) : Réglable de 0,7 à 1 x In
  • Temporisation long retard : 120 à 400 s à 1,5 x In, 15 s à 6 x Ir
  • Réglage de protection du neutre : 1 x Ir (4d)
  • Seuil instantané (Ii) : Fixe, avec plage de réglage de 500 A
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Intensité courant
      63 A
    • Garantie
      1 an(s)
    • Courbe de déclenchement
      C
    • Fonction du disjoncteur
      Tripolaire
    • Hauteur
      161 mm
    • Indice de protection
      IP40
    • Intensité nominale
      AC
    • Matières
      Plastique
    • Nombre de pôle(s)
      4
    • Poids
      2400 g
    • Pouvoir de coupure
      70 kA
    • Réseau compatible
      Monophasé 230 V
    • Réseau électrique
      Monophasé
    • Tension électrique
      230 V
    • Type de connexion
      À vis
    • Type de disjoncteur
      Coupe circuit
    • Type d'interrupteur différentiel
      A
    • Réf. ManoMano
      ME67789581
    • MMID
      177429771435
    • Réf. fabricant
      3606481998941
    • EAN
      3606481998941

    Questions fréquentes

    Cet appareil a une capacité de coupure de 70 kA à 380/415 V CA, ce qui le rend adapté pour protéger les installations électriques contre les courts-circuits. Une capacité de coupure élevée est essentielle pour assurer la sécurité et la fiabilité des systèmes électriques, surtout dans des environnements à forte charge.

    La protection du neutre peut être réglée à 1 x In (4d), ce qui permet d'adapter la réponse de l'appareil aux conditions spécifiques de l'installation. Cela influence la performance en offrant une protection supplémentaire contre les surcharges et les courts-circuits, garantissant ainsi une sécurité accrue.

    L'endurance mécanique est de 50 000 cycles, tandis que la durée de vie électrique est de 50 000 cycles à 440 V In et 20 000 cycles à 690 V In. Ces spécifications sont importantes car elles déterminent la longévité et la fiabilité de l'appareil dans des conditions d'utilisation normales, réduisant ainsi les besoins de maintenance et de remplacement.
