Description générale

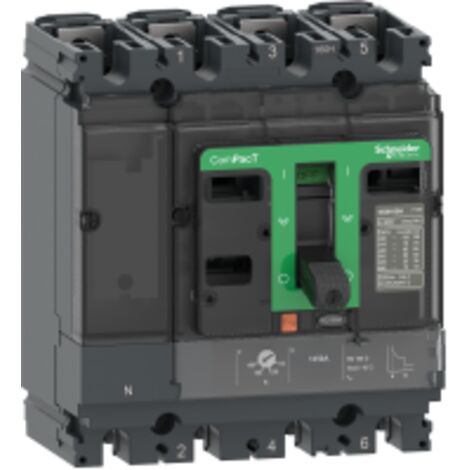

Le disjoncteur ComPacT NSX100H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 63 A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Sa conception permet un montage fixe, tant en position horizontale que verticale.Spécifications techniques
- Tension assignée d'isolement : 800 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 8 kV
- Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA 50/60 Hz
- Endurance mécanique : 50 000 cycles
- Durée de vie électrique : 50 000 cycles à 440 V In
- Puissance dissipée par pôle : 8,61 W
- Type de protection : surcharge (thermique) et court-circuit (magnétique)
- Calibre du déclencheur : 63 A à 40 °C
- Dimensions : Largeur 140 mm, Hauteur 161 mm, Profondeur 86 mm
- Poids : 2,4 kg
Compatibilité et accessoires
- Code de compatibilité : NSX100
- Nombre d'emplacements : 5 slot(s)
Installation
- Support de montage : Plaque arrière
- Raccordement amont : Façade
- Raccordement aval : Façade
- Position de montage : Horizontal et vertical
Utilisation
- Type de réglage du seuil long retard (Ir) : Réglable, plage de 0,7 à 1 x In
- Type de réglage de la temporisation : Fixe, plage de 120 à 400 s à 1,5 x In
- Réglage de protection du neutre : Aucune protection (3d)
- Type de réglage du seuil instantané (Ii) : Fixe, plage de 500 A
- Protection différentielle : Sans
