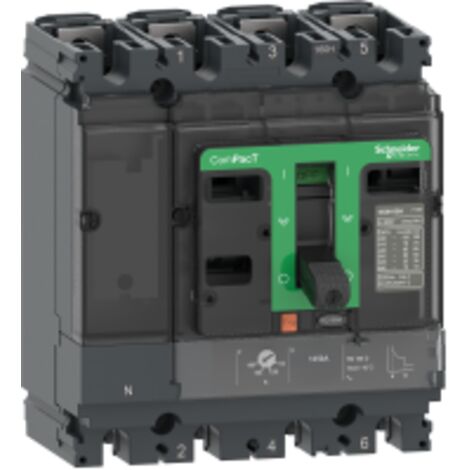

ComPacT NSX100H - disjoncteur - TM-D 50A - 4P4D - 70kA - montage fixe - C10H4TM050

Vendu par By Elec

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX100H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec un calibre de 50 A et une capacité de coupure de 70 kA, il est adapté pour un montage fixe et peut être installé à la fois en position horizontale et verticale.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA 50/60 Hz
  • Endurance mécanique : 50 000 cycles
  • Durée de vie électrique : 50 000 cycles à 440 V In, 20 000 cycles à 690 V In
  • Puissance dissipée par pôle : 4,11 W
  • Largeur : 140 mm
  • Hauteur : 161 mm
  • Profondeur : 86 mm
  • Poids : 2,4 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX100
  • Nombre d'emplacements : 5 slot(s)
  • Installation

  • Support de montage : Plaque arrière
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Position de montage : Horizontal et vertical
  • Pas de raccordement : 35 mm
  • Utilisation

  • Type de protection : Surcharge (thermique) et court-circuit (magnétique)
  • Calibre du déclencheur : 50 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable (plage de 0,7 à 1 x In)
  • Type de réglage du seuil instantané (Ii) : Fixe (plage de 500 A)
  • Protection différentielle : Sans
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      8.6 cm
    • Largeur
      140 mm
    • Hauteur
      161 mm
    • Poids
      2400 g

    Questions fréquentes

    La capacité de coupure de cet appareil est de 70 kA, ce qui signifie qu'il peut interrompre des courants de court-circuit jusqu'à ce niveau. Cela le rend adapté pour protéger des installations électriques contre des surcharges et des courts-circuits, garantissant ainsi la sécurité des équipements connectés.

    Cet appareil offre une protection contre les surcharges thermiques et les courts-circuits magnétiques. Le réglage du seuil long retard (Ir) est ajustable dans une plage de 0,7 à 1 fois l'intensité nominale, tandis que le seuil instantané (Ii) est fixe à 500 A.

    L'endurance mécanique est de 50 000 cycles, tandis que la durée de vie électrique est de 50 000 cycles à 440 V et 20 000 cycles à 690 V. Ces spécifications sont importantes car elles indiquent la fiabilité et la longévité de l'appareil dans des conditions d'utilisation normales.
