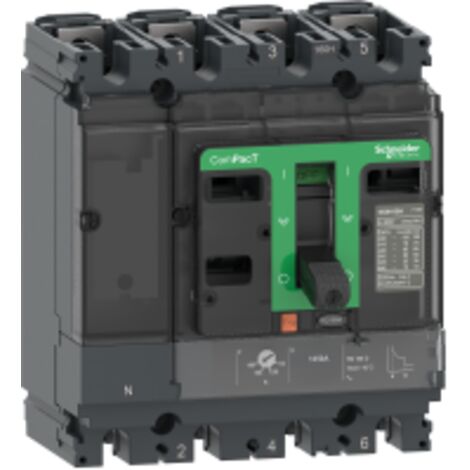

ComPacT NSX100H - disjoncteur - TM-D 50A - 4P3D - 70kA - montage fixe - C10H6TM050

Vendu par By Elec

Ces articles peuvent vous intéresser !

Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701HAGER
8 options
N°1 des ventes

Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701

633
62,07€

Comparer à des articles similaires

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX100H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec un calibre de 50 A et une capacité de coupure de 70 kA, il est adapté pour un montage fixe et peut être installé en position horizontale ou verticale.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA 50/60 Hz
  • Endurance mécanique : 50 000 cycles
  • Durée de vie électrique : 50 000 cycles à 440 V In, 20 000 cycles à 690 V In
  • Puissance dissipée par pôle : 4,11 W
  • Type de protection : surcharge (thermique) et court-circuit (magnétique)
  • Calibre du déclencheur : 50 A à 40 °C
  • Largeur : 140 mm
  • Hauteur : 161 mm
  • Profondeur : 86 mm
  • Poids du produit : 2,4 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX100
  • Nombre d'emplacements : 5 slot(s)
  • Installation

  • Support de montage : Plaque arrière
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Position de montage : Horizontal et vertical
  • Pas de raccordement : 35 mm
  • Utilisation

  • Type de réglage du seuil long retard (Ir) : Réglable
  • Plage de réglage du seuil long retard : 0,7 à 1 x In
  • Type de réglage de la temporisation : Fixe
  • Plage de réglage de temporisation long retard : 120...400 s à 1,5 x In, 15 s à 6 x Ir
  • Type de réglage du seuil instantané (Ii) : Fixe
  • Plage de réglage du seuil instantané : 500 A
  • Protection différentielle : Sans
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      8.6 cm
    • Hauteur
      161 mm
    • Poids
      2400 g
    • Intensité courant
      50 A

    Questions fréquentes

    Cet appareil a une capacité de coupure de 70 kA, ce qui le rend adapté pour protéger les installations électriques contre les courts-circuits. Une capacité de coupure élevée est essentielle pour assurer la sécurité et la fiabilité des systèmes électriques, surtout dans des environnements à forte charge.

    Le seuil long retard est réglable dans une plage de 0,7 à 1 fois l'intensité nominale. Cela permet d'adapter la protection en fonction des caractéristiques spécifiques de l'installation, offrant ainsi une flexibilité pour gérer les surcharges temporaires.

    L'endurance mécanique de cet appareil est de 50 000 cycles. Cela indique sa robustesse et sa capacité à fonctionner de manière fiable sur une longue période, ce qui est crucial pour minimiser les interruptions de service et les coûts de maintenance.
