Informations produit

Description

Description générale

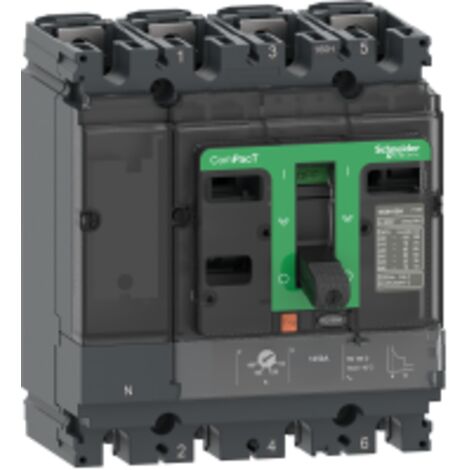

Le ComPacT NSX100H est un disjoncteur à montage fixe, conçu pour offrir une protection efficace contre les surcharges et les courts-circuits. Avec un calibre de 40 A, il est adapté pour une utilisation dans des environnements nécessitant une fiabilité élevée et une endurance mécanique. Ce disjoncteur est capable de gérer des tensions assignées allant jusqu'à 800 V CA et offre une protection robuste avec un pouvoir de coupure de service allant jusqu'à 100 kA.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA, 70 kA à 380/415 V CA, 65 kA à 440 V CA, 35 kA à 500 V CA, 30 kA à 525 V CA, 10 kA à 660/690 V CA
  • Endurance mécanique : 50 000 cycles
  • Durée de vie électrique : 50 000 cycles à 440 V In, 20 000 cycles à 690 V In
  • Puissance dissipée par pôle : 5,47 W
  • Type de protection : surcharge (thermique) et court-circuit (magnétique)
  • Calibre du déclencheur : 40 A à 40 °C
  • Largeur : 140 mm
  • Hauteur : 161 mm
  • Profondeur : 86 mm
  • Poids : 2,4 kg

    • Compatibilité et accessoires

  • Code de compatibilité : NSX100

    • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm

    • Utilisation

  • Réglage du seuil long retard (Ir) : Réglable, plage de 0,7 à 1 x In
  • Temporisation long retard : 120 à 400 s à 1,5 x In, 15 s à 6 x Ir
  • Réglage de protection du neutre : 1 x Ir (4d)
  • Seuil instantané (Ii) : Fixe, plage de 500 A

    • Caractéristiques

    • Marque
      SCHNEIDER
    • Intensité courant
      40 A
    • Fonction du disjoncteur
      Bipolaire
    • Hauteur
      161 mm
    • Largeur
      140 mm
    • Matières
      Plastique
    • Nombre de pôle(s)
      4
    • Poids
      2400 g
    • Pouvoir de coupure
      70 kA
    • Profondeur
      86 mm
    • Réseau électrique
      Monophasé
    • Tension électrique
      230 V
    • Type de disjoncteur
      Coupe circuit
    • Réf. ManoMano
      ME67789132
    • MMID
      631734138680
    • Réf. fabricant
      3606481998927
    • EAN
      3606481998927

    Questions fréquentes

    Le seuil long retard (Ir) est réglable dans une plage de 0,7 à 1 fois l'intensité nominale (In).

    Le pouvoir de coupure de service à 380/415 V CA est de 70 kA.

    L'endurance mécanique de ce disjoncteur est de 50 000 cycles.

    Réponses générées par IA à partir des informations vendeur
