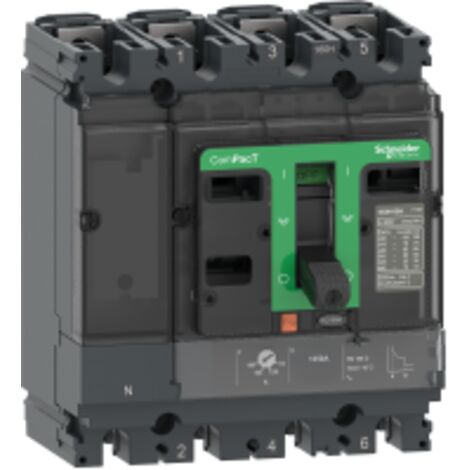

ComPacT NSX100H - disjoncteur - TM-D 32A - 4P4D - 70kA - montage fixe - C10H4TM032

Vendu par By Elec

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX100H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec un calibre de 32 A et une capacité de coupure de 70 kA, il est adapté pour un montage fixe et peut être installé en position horizontale ou verticale.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA 50/60 Hz
  • Endurance mécanique : 50 000 cycles
  • Durée de vie électrique : 50 000 cycles à 440 V In, 20 000 cycles à 690 V In
  • Puissance dissipée par pôle : 4,03 W
  • Type de protection : surcharge (thermique) et court-circuit (magnétique)
  • Calibre du déclencheur : 32 A à 40 °C
  • Largeur : 140 mm
  • Hauteur : 161 mm
  • Profondeur : 86 mm
  • Poids du produit : 2,4 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX100
  • Nombre d'emplacements : 5 slot(s)
  • Installation

  • Support de montage : Plaque arrière
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Position de montage : Horizontal et vertical
  • "Pas" de raccordement : 35 mm
  • Utilisation

  • Type de réglage du seuil long retard (Ir) : Réglable
  • Plage de réglage du seuil long retard : 0,7 à 1 x In
  • Type de réglage de la temporisation : Fixe
  • Plage de réglage de temporisation long retard : 120...400 s à 1,5 x In, 15 s à 6 x Ir
  • Réglage de protection du neutre : 1 x Ir (4d)
  • Type de réglage du seuil instantané (Ii) : Fixe
  • Plage de réglage du seuil instantané : 400 A
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Intensité courant
      32 A
    • Fonction du disjoncteur
      Bipolaire
    • Hauteur
      161 mm
    • Largeur
      140 mm
    • Matières
      Plastique
    • Nombre de pôle(s)
      4
    • Poids
      2400 g
    • Pouvoir de coupure
      70 kA
    • Réseau compatible
      Monophasé 230 V
    • Réseau électrique
      Monophasé
    • Tension électrique
      230 V
    • Type de connecteur
      Bipolaire
    • Type de disjoncteur
      Coupe circuit
    • Réf. ManoMano
      ME67790431
    • MMID
      311870377116
    • Réf. fabricant
      3606481998910
    • EAN
      3606481998910

    Questions fréquentes

    La capacité de coupure de cet appareil est de 70 kA, ce qui signifie qu'il peut interrompre des courants de court-circuit jusqu'à ce niveau sans risque de défaillance. Cela le rend adapté pour des installations où des courants élevés peuvent survenir, garantissant ainsi une protection efficace contre les surcharges et les courts-circuits.

    Le seuil long retard est réglable dans une plage de 0,7 à 1 fois l'intensité nominale. Cela permet d'adapter la protection en fonction des caractéristiques spécifiques de l'installation, offrant ainsi une flexibilité pour gérer les variations de charge tout en protégeant contre les surcharges.

    L'endurance mécanique de cet appareil est de 50 000 cycles. Cette caractéristique est cruciale car elle indique la durabilité et la fiabilité de l'appareil dans des conditions d'utilisation normales, réduisant ainsi le besoin de remplacements fréquents et garantissant une protection continue.
