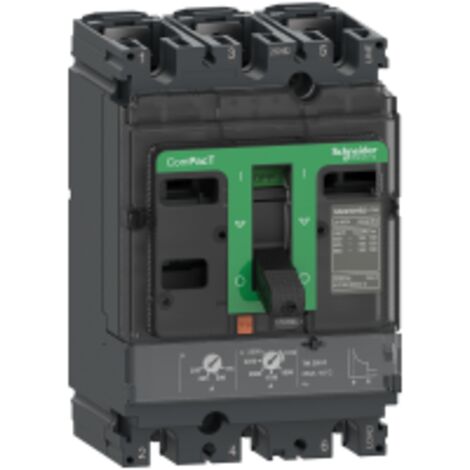

ComPacT NSX100H - disjoncteur - TM-D 16A - 3P3D - 70kA - montage fixe - C10H3TM016

Vendu par By Elec

Ces articles peuvent vous intéresser !

disjoncteur 10a 3ka courbe c phase neutre hager sans visHAGER
7 options

disjoncteur 10a 3ka courbe c phase neutre hager sans vis

329
Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX100H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec un calibre de 16 A, il est adapté pour des applications nécessitant une protection contre les surcharges et les courts-circuits. Ce modèle est monté de manière fixe et offre une grande fiabilité grâce à sa capacité de coupure élevée et à sa durabilité mécanique.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA 50/60 Hz
  • Endurance mécanique : 50 000 cycles
  • Durée de vie électrique : 50 000 cycles à 440 V In, 20 000 cycles à 690 V In
  • Puissance dissipée par pôle : 2,92 W
  • Type de protection : surcharge (thermique) et court-circuit (magnétique)
  • Calibre du déclencheur : 16 A à 40 °C
  • Largeur : 105 mm
  • Hauteur : 161 mm
  • Profondeur : 86 mm
  • Poids du produit : 2,05 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX100
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm
  • Utilisation

  • Protection contre les surcharges et les courts-circuits dans les installations électriques
  • Réglage du seuil long retard (Ir) : Réglable de 0,7 à 1 x In
  • Temporisation long retard : 120 à 400 s à 1,5 x In, 15 s à 6 x Ir
  • Seuil instantané (Ii) : Fixe, réglé à 190 A
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      8.6 cm
    • Largeur
      105 mm
    • Hauteur
      161 mm
    • Poids
      2050 g

    Questions fréquentes

    La capacité de coupure de cet appareil est de 100 kA à une tension de 220/240 V CA.

    Le seuil long retard (Ir) est réglable de 0,7 à 1 x In, avec une temporisation de 120 à 400 s à 1,5 x In et de 15 s à 6 x Ir.

    L'endurance mécanique est de 50 000 cycles, tandis que la durée de vie électrique est de 50 000 cycles à 440 V In et de 20 000 cycles à 690 V In.

    Réponses générées par IA à partir des informations vendeur
