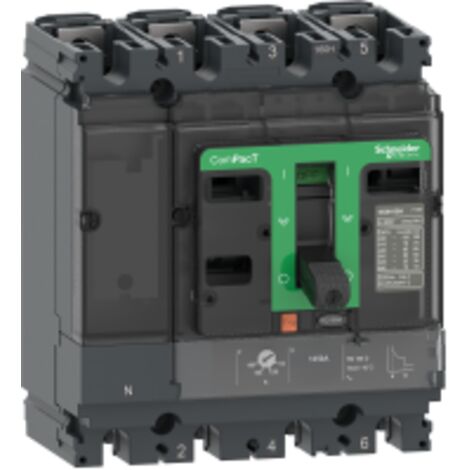

ComPacT NSX100H - disjoncteur - TM-D 100A - 4P4D - 70kA - montage fixe - C10H4TM100

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande

Tarifs négociés HT jusqu'à -20%

Passer à un compte pro

Vendu par By Elec et 1 autre marchand

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX100H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec un courant nominal de 100 A et une capacité de coupure de 70 kA, il est adapté pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est monté de manière fixe et offre une grande fiabilité grâce à sa conception robuste.

Spécifications techniques

Tension assignée d'isolement : 800 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA

Endurance mécanique : 50 000 cycles

Durée de vie électrique : 50 000 cycles à 440 V In

Puissance dissipée par pôle : 8,8 W

Largeur : 140 mm

Hauteur : 161 mm

Profondeur : 86 mm

Poids du produit : 2,4 kg

Compatibilité et accessoires

Code de compatibilité : NSX100

Installation

Support de montage : Plaque arrière

Position de montage : Horizontal et vertical

Raccordement amont : Façade

Raccordement aval : Façade

"Pas" de raccordement : 35 mm

Utilisation

Protection contre les surcharges (thermique)

Protection contre les courts-circuits (magnétique)

Calibre du déclencheur : 100 A à 40 °C

Type de réglage du seuil long retard (Ir) : Réglable

Plage de réglage du seuil long retard : 0,7 à 1 x In

Type de réglage de la temporisation : Fixe

Plage de réglage de temporisation long retard : 120...400 s à 1,5 x In

15 s à 6 x Ir

Réglage de protection du neutre : 1 x Ir (4d)

Type de réglage du seuil instantané (Ii) : Fixe

Plage de réglage du seuil instantané : 800 A

Caractéristiques

Marque
SCHNEIDER
Intensité courant
100 A
Fonction du disjoncteur
Bipolaire
Hauteur
161 mm
Matières
Plastique
Nombre de pôle(s)
4
Poids
200 g
Pouvoir de coupure
70 kA
Réseau électrique
Monophasé
Tension électrique
230 V
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67788501
MMID
564816249044
Réf. fabricant
3606481998965
EAN
3606481998965

Questions fréquentes

La capacité de coupure de cet appareil est de 70 kA, ce qui le rend adapté pour protéger les installations électriques dans des environnements industriels où des courants de court-circuit élevés peuvent survenir. Cette caractéristique assure une protection efficace contre les surcharges et les courts-circuits.

Pour la protection contre les surcharges, le seuil long retard est réglable entre 0,7 et 1 x In, tandis que la temporisation est fixe avec une plage de 120 à 400 secondes à 1,5 x In. Pour les courts-circuits, le seuil instantané est fixé à 800 A.

Les dimensions de cet appareil sont de 140 mm de largeur, 161 mm de hauteur et 86 mm de profondeur, avec un poids de 2,4 kg. Ces caractéristiques permettent une installation facile, que ce soit en position horizontale ou verticale, sur une plaque arrière.

Réponses générées par IA à partir des informations vendeur
