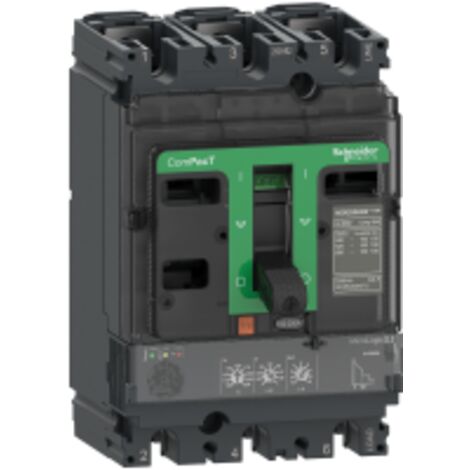

ComPacT NSX100H - disjoncteur - MicroLogic 2.2 100A - 3P3D - 70kA - montage fixe - C10H32D100

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande

Tarifs négociés HT jusqu'à -20%

Passer à un compte pro
Vendu par By Elec

Ces articles peuvent vous intéresser !

Disjoncteur 1P+N 3kA C-16A 1 Module - HAGER - MFN716HAGER
8 options

Disjoncteur 1P+N 3kA C-16A 1 Module - HAGER - MFN716

640
Livraison gratuite
Disjoncteur 1P+N 3kA C-32A 1 Module - HAGER - MFN732HAGER
8 options

Disjoncteur 1P+N 3kA C-32A 1 Module - HAGER - MFN732

640
Livraison gratuite
Schneider Electric – LRD22 – Relais thermique moteur 16 à 24 A – Protection contre surcharge – Compatible contacteurs LC1D25 à LC1D38SCHNEIDER ELECTRIC

Schneider Electric – LRD22 – Relais thermique moteur 16 à 24 A – Protection contre surcharge – Compatible contacteurs LC1D25 à LC1D38

312
Livraison gratuite
LOT de 2 iOF pour iC60 et iID SCHNEIDER A9A26924SCHNEIDER
3 options

LOT de 2 iOF pour iC60 et iID SCHNEIDER A9A26924

13
Acti9, iC60N disjoncteur 4P 10A courbe C - A9F77410SCHNEIDER ELECTRIC
12 options

Acti9, iC60N disjoncteur 4P 10A courbe C - A9F77410

253
Schneider Electric – Disjoncteur tétrapolaire 32A courbe C – Intensité 32A – 4P – 50/60Hz – A9F77432SCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 32A courbe C – Intensité 32A – 4P – 50/60Hz – A9F77432

253
62,76€
Schneider Electric – Disjoncteur tétrapolaire 40A courbe C – 4 pôles – 6000A pouvoir de coupure – Connexion rapide sans vis – A9F77440SCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 40A courbe C – 4 pôles – 6000A pouvoir de coupure – Connexion rapide sans vis – A9F77440

253
Schneider Electric – Disjoncteur bipolaire 16A – Courbe C – Type de connexion à vis – Protection contre surintensité et court-circuitSCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur bipolaire 16A – Courbe C – Type de connexion à vis – Protection contre surintensité et court-circuit

253
Livraison gratuite
LOT de 2 SD pour DT40 SCHNEIDER A9N26927SCHNEIDER
3 options

LOT de 2 SD pour DT40 SCHNEIDER A9N26927

13
DisjoncteurSCHNEIDER ELECTRIC
12 options

Disjoncteur

253
Livraison gratuite
Schneider Electric – Déclencheur à émission tension – Contact auxiliaire O/F – Compatible 100 à 415VCA et 110 à 130VCC – Bobine MX pour tableau électriqueSCHNEIDER ELECTRIC
N°1 des ventes

Schneider Electric – Déclencheur à émission tension – Contact auxiliaire O/F – Compatible 100 à 415VCA et 110 à 130VCC – Bobine MX pour tableau électrique

13
39,48€
Schneider – Bobine d'émission MX+OF 100-415V – Interrupteur sectionneur 4 pôles – Protection contre surintensité – Installation facileSCHNEIDER
3 options

Schneider – Bobine d'émission MX+OF 100-415V – Interrupteur sectionneur 4 pôles – Protection contre surintensité – Installation facile

13
Legrand – Déclencheur tension standard 110V à 415V – Installation rail DIN – Boîtier plastique robuste pour environnements industrielsLEGRAND

Legrand – Déclencheur tension standard 110V à 415V – Installation rail DIN – Boîtier plastique robuste pour environnements industriels

9
Hager – Disjoncteur unipolaire 1P+N 3kA courbe C – 1 module – Pour installation jusqu'à 60°C – Tension 230/240VHAGER
8 options

Hager – Disjoncteur unipolaire 1P+N 3kA courbe C – 1 module – Pour installation jusqu'à 60°C – Tension 230/240V

640
62,07€
Schneider Electric – Disjoncteur tétrapolaire 32A – Courbe D – 4 pôles – Raccordement peignable ou à vis – A9F75432SCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 32A – Courbe D – 4 pôles – Raccordement peignable ou à vis – A9F75432

253
Schneider Electric – Disjoncteur tétrapolaire 63A A9F75416 – Courbe D – Rail DIN – Protection 6000A contre courts-circuits et surintensitésSCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 63A A9F75416 – Courbe D – Rail DIN – Protection 6000A contre courts-circuits et surintensités

253
Schneider Electric – Disjoncteur tétrapolaire 40A – Courbe D – 380V – Certifié IEC 60898-1 – Pour installations électriques professionnellesSCHNEIDER ELECTRIC
12 options

Schneider Electric – Disjoncteur tétrapolaire 40A – Courbe D – 380V – Certifié IEC 60898-1 – Pour installations électriques professionnelles

253
Schneider Electric – A9F75410 – Disjoncteur tétrapolaire 10A courbe D – 4P – 10kA – Bornes à vis – Compatible peignes 18mmSCHNEIDER ELECTRIC
12 options

Schneider Electric – A9F75410 – Disjoncteur tétrapolaire 10A courbe D – 4P – 10kA – Bornes à vis – Compatible peignes 18mm

253
38,40€
Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702HAGER
8 options

Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702

640
Livraison gratuite
Disjoncteur 1P+N 3kA C-20A 1 Module - HAGER - MFN720HAGER
8 options

Disjoncteur 1P+N 3kA C-20A 1 Module - HAGER - MFN720

640
Livraison gratuite

Comparer à des articles similaires

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX100H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 100A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est monté de manière fixe et offre une grande fiabilité grâce à sa conception robuste.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA 50/60 Hz
  • Endurance mécanique : 50 000 cycles
  • Durée de vie électrique : 50 000 cycles à 440 V In
  • Puissance dissipée par pôle : 4,7 W
  • Type de protection : surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit
  • Calibre du déclencheur : 100 A à 40 °C
  • Largeur : 105 mm
  • Hauteur : 161 mm
  • Profondeur : 86 mm
  • Poids du produit : 2,05 kg

    • Compatibilité et accessoires

  • Code de compatibilité : NSX100
  • Nombre d'emplacements : 5 slot(s)

    • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm

    • Utilisation

  • Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de 40...100 A
  • Réglage de la temporisation : Fixe, plage de 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir
  • Réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de 1,5...10 x Ir
  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir

    • Autres informations

  • Zone de verrouillage sélectif logique ZSI : Sans
  • Protection différentielle : Sans

    • Caractéristiques

    • Marque
      SCHNEIDER
    • Intensité courant
      100 A
    • Fonction du disjoncteur
      Tripolaire
    • Hauteur
      161 mm
    • Indice de protection
      IP20
    • Largeur
      105 mm
    • Matières
      Plastique
    • Nombre de pôle(s)
      3
    • Poids
      200 g
    • Profondeur
      86 mm
    • Réseau électrique
      Monophasé
    • Tension électrique
      230 V
    • Type de disjoncteur
      Coupe circuit
    • Réf. ManoMano
      ME67788981
    • MMID
      283966705887
    • Réf. fabricant
      3606481998606
    • EAN
      3606481998606

    Questions fréquentes

    La capacité de coupure de service de cet appareil est de 100 kA à 220/240 V CA 50/60 Hz.

    Le seuil de surcharge peut être réglé sur 9 positions, avec une plage de 40 à 100 A.

    L'endurance mécanique de cet équipement est de 50 000 cycles.
