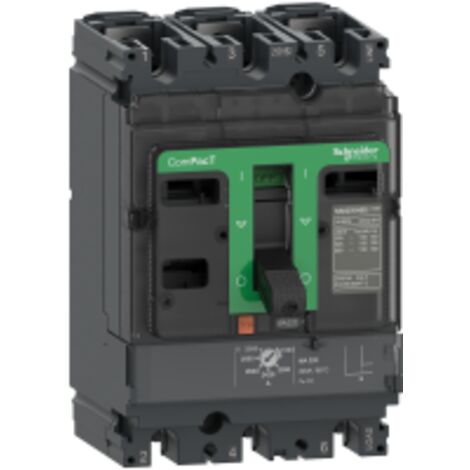

ComPacT NSX100H - disjoncteur - MA 50A - 3P3D - 70kA - montage fixe - C10H3MA050

Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX100H est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec un courant nominal de 50A et une capacité de coupure de 70kA, il est adapté pour des applications variées. Ce modèle est monté de manière fixe et peut être installé aussi bien en position horizontale que verticale.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA 50/60 Hz
  • Endurance mécanique : 50 000 cycles
  • Durée de vie électrique : 50 000 cycles à 440 V In, 20 000 cycles à 690 V In
  • Puissance dissipée par pôle : 1,68 W
  • Type de protection : protection magnétique contre les courts-circuits
  • Calibre du déclencheur : 50 A à 65 °C
  • Largeur : 105 mm
  • Hauteur : 161 mm
  • Profondeur : 86 mm
  • Poids : 2,05 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX100
  • Nombre d'emplacements : 5 slots
  • Installation

  • Support de montage : plaque arrière
  • Raccordement amont : façade
  • Raccordement aval : façade
  • Position de montage : horizontal et vertical
  • Pas de raccordement : 35 mm
  • Utilisation

  • Réglage du capteur instantané (Isd) : réglable sur 9 positions, plage de réglage du seuil court retard : 6...14 x In
  • Réglage du seuil instantané (Ii) : réglable sur 9 positions, plage de réglage du seuil instantané : 6...14 x In
  • Protection différentielle : sans
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Intensité courant
      50 A
    • Garantie
      1 an(s)
    • Fonction du disjoncteur
      Bipolaire
    • Indice de protection
      IP40

    Questions fréquentes

    La capacité de coupure de ce disjoncteur est de 70 kA, ce qui signifie qu'il peut interrompre des courants de court-circuit jusqu'à cette valeur. Cela le rend adapté pour des installations où des courts-circuits peuvent survenir, assurant ainsi une protection efficace des circuits électriques.

    Le capteur instantané peut être réglé sur 9 positions avec une plage de réglage du seuil court retard de 6 à 14 fois l'intensité nominale. De même, le seuil instantané est également réglable sur 9 positions dans la même plage, permettant une personnalisation selon les besoins spécifiques de l'installation.

    L'endurance mécanique de ce dispositif est de 50 000 cycles, tandis que sa durée de vie électrique est de 50 000 cycles à 440 V et de 20 000 cycles à 690 V. Ces caractéristiques garantissent une longévité et une fiabilité dans des conditions d'utilisation normales.

    Réponses générées par IA à partir des informations vendeur
