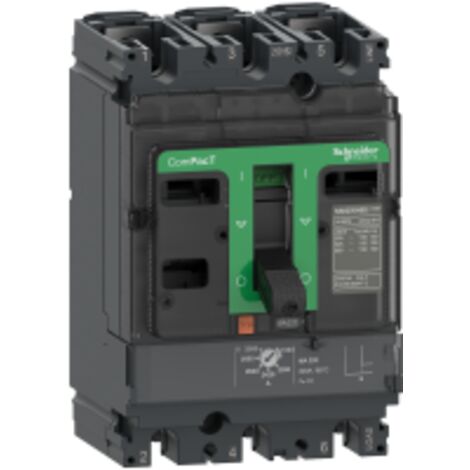

ComPacT NSX100H - disjoncteur - MA 25A - 3P3D - 70kA - montage fixe - C10H3MA025

Vendu par By Elec

Ces articles peuvent vous intéresser !

Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701HAGER
8 options
N°1 des ventes

Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701

633
62,07€

Comparer à des articles similaires

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX100H est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec un calibre de 25A et une capacité de coupure de 70kA, il est adapté pour un montage fixe et peut être installé aussi bien en position horizontale que verticale.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA 50/60 Hz
  • Endurance mécanique : 50 000 cycles
  • Durée de vie électrique : 50 000 cycles à 440 V In / 20 000 cycles à 690 V In
  • Puissance dissipée par pôle : 1,04 W
  • Largeur : 105 mm
  • Hauteur : 161 mm
  • Profondeur : 86 mm
  • Poids : 2,05 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX100
  • Nombre d'emplacements : 5 slot(s)
  • Installation

  • Support de montage : Plaque arrière
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Type de protection : Protection (magnétique) court-circuit
  • Utilisation

  • Calibre du déclencheur : 25 A à 65 °C
  • Type de réglage du capteur instantané (Isd) : Réglable sur 9 positions
  • Plage de réglage du seuil court retard : 6...14 x In
  • Type de réglage du seuil instantané (Ii) : Réglable sur 9 positions
  • Plage de réglage du seuil instantané : 6...14 x In
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      10.5 cm
    • Largeur
      105 mm
    • Hauteur
      161 mm
    • Poids
      200 g

    Questions fréquentes

    La capacité de coupure de ce dispositif est de 70 kA, ce qui permet de protéger efficacement les installations électriques contre les courts-circuits. Cette caractéristique est essentielle pour garantir la sécurité des équipements connectés et minimiser les risques de dommages en cas de surcharge.

    Le seuil instantané peut être réglé sur 9 positions, avec une plage de réglage de 6 à 14 fois l'intensité nominale. Cela permet d'adapter la protection en fonction des besoins spécifiques de l'installation, offrant ainsi une flexibilité pour gérer différents types de charges.

    L'endurance mécanique est de 50 000 cycles, tandis que la durée de vie électrique est de 50 000 cycles à 440 V et de 20 000 cycles à 690 V. Ces valeurs sont importantes car elles garantissent la fiabilité et la longévité du dispositif dans des conditions d'utilisation normales, réduisant ainsi les besoins de maintenance.

    Réponses générées par IA à partir des informations vendeur
